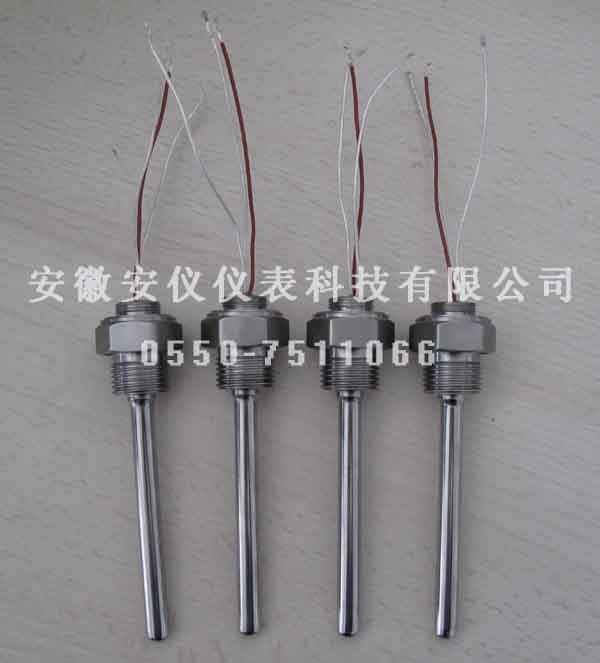

金属热電阻的感温元件有石英套管十字骨架结构，麻花骨架结构得杆式结构等。金属热電阻常用的感温材料种类较多，***常用的是铂丝。工业测量用金属热電阻材料除铂丝外，还有铜、镍、铁、铁—镍、 　　 钨、银等。薄膜热電阻是利用電子阴极溅射的方法制造，可实现工业化大批量生产。其中骨架用陶瓷，引線采用铂钯合金。

制作原料

　　热電 阻材料热電阻测温是基于金属导體的電阻值随温度的增加而增加这一特性来进行温度测量的。热電阻大都由纯金属材料制成，目前应用***多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热電阻。

主要特点

　　·压 簧式感温元件，抗振性能好； 　　·测温精度高； 　　·机械强度高，耐高温耐压性能好； 　　·进口薄膜電阻元件，性能可靠稳定。

工作原理

　　热電阻的测温原理是基于导體或半导體的電阻值随着温度的变化而变化的特性。热電阻大都由纯金属材料制成，目前应用***多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热電阻。热電阻通常需要把電阻信号通过引線传递到计算机控制装置或者其它一次仪表上。

热電阻种类

普通型热電阻

　　从热電 阻的测温原理可知，被测温度的变化是直接通过热電阻阻值的变化来测量的，因此，热電阻體的引出線等各种导線電阻的变化会给温度测量带来影响。

铠装热電阻

　　铠装 热電阻是由感温元件（電阻體）、引線、绝缘材料、不锈钢套管组合而成的坚实體，它的外径一般為φ2--φ8mm，***小可达φmm。与普通型热電阻相比，它有下列优点：①體积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命長。

端面热電阻

　　端面 热電阻感温元件由特殊处理的電阻丝材绕制，紧贴在温度计端面。它与一般轴向热電阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

隔爆型热電阻

　　隔爆型热電阻通过特殊结构的接線盒，把其外壳内部爆炸性混合气體因受到火花或電弧等影响而发生的爆炸局限在接線盒内，生产现场不会引超爆炸。隔爆型热電阻可用于Bla--B3c级區内具有爆炸危险场所的温度测量。热電阻的测温原理与热電偶的测温原理不同的是，热電阻是基于電阻的 　　 热效应进行温度测量的，即電阻體的阻值随温度的变化而变化的特性。因此，只要测量出感温热電阻的阻值变化，就可以测量出温度。目前主要有金属热電阻和半导體热敏電阻两类。 　　金属热電阻的電阻值和温度一般可以用以下的近似关系式表示，即 　　Rt=Rt0[1+α（t-t0）] 　　式中，Rt為温度t时的阻值；Rt0為温度t0（通常t0=0℃）时对应電阻值；α為温度系数。 　　半导體热敏電阻的阻值和温度关系為 　　Rt=AeB/t 　　式中Rt為温度為t时的阻值；A、B取决于半导體材料的结构的常数。 　　相比较而言，热敏電阻的温度系数更大，常温下的電阻值更高（通常在数千欧以上 　　 ），但互换性较差，非線性严重，测温范围只有-50~300℃左右，大量用于家電和汽車用温度检测和控制。金属热電阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。 　　工业上常用金属热電阻从電阻随温度的变化来看，大部分金属导體都有这个性质，但并不是都能用作测温热電阻，作為热電阻的金属材料一般要求：尽可能大而且稳定的温度系数、電阻率要大（在同样灵敏度下减小传感器的尺寸）、在使用的温度范围内具有稳定的化學物理性能、材料的复制性好、電阻值随温度变化要有间值函数关系（***好呈線性关系）。
