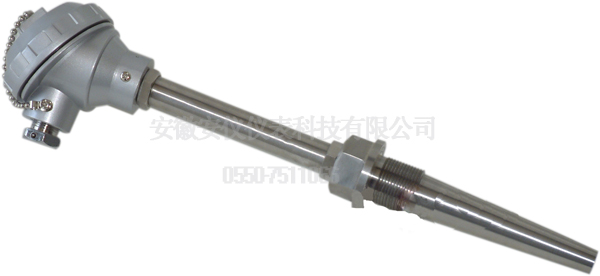

装配热電偶

产品名称：装配热電偶
产品编号：Pro2011926142544
产品型号：0
更新时间：2011.09.26
出品单位：防爆热電偶,多点热電偶,表面热電偶专业厂家-安徽安仪仪表科技(jì )有限公司
浏览次数：
更多产品图片：

产品详细介绍：



应用范围　　 组成过程控制系统，以直 接测量或控制各种生产过程中0℃-1800℃范围内的液體，蒸汽和气體介质以及固體表面的温度，装配简单，更换方便，压簧式感温元件，抗振性能好，测汩范围大，机械强度高，耐压性能好，广泛用于電力、火電、冶金、医學，化工、机械制造等行业。

　　接線盒形式
　　接線盒主要有防溅接線盒和防水式接線盒

工作原理

　　 是基于赛贝克(seeback)效应，即两种不同成分的导體两端经焊接、形成回路，直接测温端叫测量端，接線端子端叫参比端。当测量端和参比端存在温差时，就会在回路地产生热電流，接上显示仪表，仪表上就批示出热電偶所产生的热電流，接上显示仪表，仪表上就批示同热電偶所产生的热電动势的温度值。
　　热電偶的热電动势将随着测量端温度升高而增長，热電动势的的大小只和热電偶导體材质以及两端温差有关，和热電极的長度、直径无关。装配式热電偶主要由接線盒、保护管、绝缘套管、接線端子、热電极组成基本结构，并配以种安装固定装置组成。

优点介绍

　　 装配简单，
　　更换方便
　　压簧式感温元件，
　　抗振性能好；
　　测温范围大
　　机械强度高，
　　耐压性能好 [1]

基本结构

　　 装配式热電偶主要由接線盒、保护管、绝缘套管、接線端子、热電极组成基本结构，补偿导線并配几种安装主固定装置组成。补偿导線是特种导線，用于热電偶和二次（基地）仪表间的信号传输，能够消除热電偶冷端温度变化引起的测量误差，保证仪表对介质温度的准确测量。用它们将热電偶与测量装置联接，以补偿热電偶连接处的温度变化所产生的误差，补偿导線应因芯線合金丝材质不同分為延長型和补偿型两种，而绝缘包覆层有塑料、氟塑料、玻璃纤维及带金属屏蔽電缆结构型式等。
　　热電偶补偿导線标准：GB/T4989-94 热電偶用补偿导線
　　热電偶补偿電缆标准：Q/3 2 0 8 3 1SQL07-96

技(jì )术指标

　　IEC584 (等同于 GB/T16839）
　　GB/T 16839.1-1997 热電偶第1部分 分度表
　　GB/T 16839.2-1997 热電偶 第2部分：允许
　　JB/T5582-91 铠装热電偶的分类与技(jì )术要求
　　可选型号： B型、S型、K型、E型热電偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
　　热電偶***小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
　　绝缘電阻：当周围空气温度為15－35℃，相对湿度<80%时绝缘電阻≥5兆欧（電压100V）。具有防溅式接線盒的热電偶，当相对温度為93±3℃时，绝缘電阻≥0.5兆欧（電压100V）
　　高温下的绝缘電阻：热電偶在高温下，其热電极（包括双支式）与保护管以及双支热電极之间的绝缘電阻（按每米计）。

铠装热電偶

　　

區别介绍

　　1、铠装热電偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热電偶与装配式热電偶一样，作為测量温度的传感器，通常铠装热電偶和显示仪表、记录仪和電子调节器配套使用，同时，铠装热電偶亦可以作為装配式热電偶的感温元件。铠装热電偶可以直接测量各种生产过程中从0℃～1100℃范围内的液體、蒸汽和气體介质以及固體表面的温度。
　　2、铠装热電偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式 热電偶一样,作為测量温度的变送器，通常和显示仪表、记录仪表和電子调节器配套使用，同时亦可作為装配式热電偶的感温元件.它可以直接测量名种生产过程中从 0~800℃范围内的液體、蒸汽和气體介质以及固體表面的温度。
