| 主要技(jì )术指标 |
|
★ 输入信号 模拟量输入： 热電偶 b 、 s 、 k 、 e 、 t 、 j 、 w |
|
热電阻 pt100 、cu50 |
|
電压 0 — 5v 1 — 5v |
|
0 — 100mv 0 — 20mv |
|
電流 0 — 10ma 4 — 20ma |
|
脉冲量输入： 矩形波，正弦波或三角波 |
| 幅度 ≥ 4v 频率 0 – 15khz |
|
★ 输出信号 模拟量输出： 電流 0 — 10ma （负载≤ 750 ω ） |
|
4 — 20ma （负载 ≤ 500 ω ） |
|
電压 0 — 5v （负载 ≥ 250k ω ） |
|
1 — 5v （负载 ≥ 250k ω ） |
|
开关量输出： 继電器触点容量： ac 220v/3a 或 dc 24v/5a （阻性负载） |
|
scr 输出 —— 400v/0.5a |
|
ssr 输出 —— 6 – 9 v/0.05a |
| 馈電输出 ： dc 24v/30ma |
|
★ 精 度 0.5 %fs ± 1 字 或 0.2% fs ± 1 字 |
|
★ 小信号切除 0 — 25.5%fs |
|
★ 测量范围 - 1999 — 999999 字 |
|
★ 采样周期 1 秒 |
|
★ 记录间隔 1 秒—— 4 分钟之间以秒為单位共 240 档可供选择。 |
| ★ 显示方式 背光式大屏幕真彩液晶（ lcd ）图形显示板 |
|
显示内容可由汉字，西文，数字，过程曲線，光柱等组成 |
| 通过面板按键可完成画面翻页，历史数据前后搜索， lcd 画面对比度，屏幕时标变更等 |
|
★ 参数设定 中文菜单提示，通过按键或上位机通讯口设定，设定参数密码锁定。 |
| ★ 报警功能 每个通道***多可以设定 4 个报警点，每个报警点可选择上限或下限报警，可设置报警输出延时时间、报 |
| 警回差、继電器触点输出（ 4 个继電器可复用）、蜂鸣报警输出。还可设置外接报警音响触点和报警 |
| 屏自动切换功能。每个通道保存***新的 16 条报警信息。 |
|
★ 控制方式 可选择带回差的 on/off 继電器触点输出 （ ac220v/3a ）。 |
|

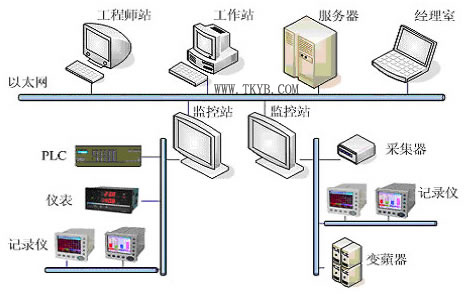

★ 通讯输出 rs232/485 ，波特率 1200 ~ 19200pbs ( 带光隔，仪表后侧接口 ) |
| 1200 ~ 57600pbs (ttl 電平，仪表前端 usb 接口 ) |
|
★ 打印功能 可外接面板式、台式微型打印机或带串口输出的宽行打印机 ( 如 lq-300k ) ，打印历史数据或曲線。 |
| ★ 保护方式 设定参数長久保存，记录数据断電保存，内置看门狗電路。 |
|
★ 屏保功能 可设置在连续无按键一定时间后，关闭屏幕显示，以延長液晶屏的使用寿命。按任意键即可恢复屏幕显示 |
|
★ 语 言 中文 ( 简體或繁體 ) |
|
★ 使用环境 环境温度 0 ~ 45 ℃ 相对湿度 ≤ 85%rh 避免强腐蚀性气體。 電源電压 ac 220v + 10 - 15% 50 - 60hz |
|
★ 功 耗 ≤ 25w |
|
★ 重 量 约 2700 g |
|
★ 安 装 仪表尺寸： 288× 288× 240 mm 开孔尺寸： 280× 280 mm |
| 安装：卡条式固定架 |
|
★ 存储容量 ***大存储空间為 192mbit,数据记录时间長短与仪表通道数、存储容量、记录时间间隔有关,可参考下表: |
| 容量（ mbit） |
记录间隔 (s) |
通道数 |
大约可记录天数 (天) |
|
64
(出厂基本配置) |
10 |
1 |
152 |
|
2 |
76 |
|
4 |
38 |
|
8 |
18 |
|
16 |
8 |
|
240 |
1 |
3663 |
|
2 |
1831 |
|
4 |
915 |
|
8 |
438 |
|
16 |
199 |
|
128
（可扩展） |
10 |
1 |
327 |
|
2 |
163 |
|
4 |
81 |
|
8 |
39 |
|
16 |
17 |
|
240 |
1 |
7850 |
|
2 |
3925 |
|
4 |
1962 |
|
8 |
938 |
|
16 |
426 |
|
192
（可扩展） |
10 |
1 |
501 |
|
2 |
250 |
|
4 |
125 |
|
8 |
59 |
|
16 |
27 |
|
240 |
1 |
12037 |
|
2 |
6018 |
|
4 |
3009 |
|
8 |
1439 |
|
16 |
654 | |
|
|
| ★ 输入种类及测量量程 ： |
|
输入种类 |
型号 |
测量量程 |
输入种类 |
型号 |
测量量程 |
|
dcv |
0 ～ 20mv |
-9999~99999 |
tc |
s |
-50.0 ～ 1769.0 ℃ |
|
0 ～ 100mv |
-9999~99999 |
b |
-50.0 ～ 1820.0 ℃ |
|
0 ～ 5v |
-9999~99999 |
k |
-50.0 ～ 1372.0 ℃ |
|
1 ～ 5v |
-9999~99999 |
e |
-50.0 ～ 1000.0 ℃ |
|
dci |
0 ～ 10ma |
-9999~99999 |
j |
-50.0 ～ 1200.0 ℃ |
|
4 ～ 20ma |
-9999~99999 |
t |
-199.90 ～ 320.00 ℃ |
|
di |
接点输入 |
接点： on/off |
wre 3-25 |
0.0 ～ 2300.0 ℃ |
|
dcv 输入 |
| off ： 2.4v 以下 |
| on ： 2.4v 以上 | |
rtd |
pt100 |
-200.0 ～ 850.0 ℃ |
|
cu50 |
50.00 ～ 150.00 ℃ | |
|
|
| 安装与接線 |
| 3.1 注意事项 |
| 本仪表的使用注意事项 |
|
本仪表中塑料零部件较多，清洁时请用干燥的软布擦拭。不可用含苯、橡胶水等有机溶剂清洗。 |
|
请不要用尖利的物品与lcd屏接触，可能发生故障。 |
|
请不要用力对本仪表冲击。 |
|
不使用时请断電。 |
| 如果仪表内有异常声音、冒烟或有异味时，请立即断電并及时与我公司客户服務部或当地经销商联系。 |
| 3.2 仪表的安装 |
| 3.2.1 安装环境 |
|
為保证本仪表能正常工作，须***将本仪表安装在无强干扰的仪表盘上； |
|
為了能使本仪表牢靠地安装在仪表盘上，仪表盘面板的钢板厚度不应低于 4mm 。 |
|
并请确认环境温： 0 ℃ —45 ℃ ；环境湿度為： 10%—85% （无结露）； |
| 请注意不要安装在太阳光直射、多蒸汽、多腐蚀性气體、電磁发生源的地方； |
| 3.2.2 安装尺寸 |
| 本仪表的安装尺寸如下图 3-2-1所示。（单位：mm） |
