SWP-LCD-R无纸记录仪

产品名称：SWP-LCD-R无纸记录仪
产品编号：Pro2011929104613
产品型号：
更新时间：2011.09.29
出品单位：
浏览次数：




产品详细介绍：
SWP-LCD-R无纸记录仪表是一种智能化的多功能二次仪表，适合于对各种过程参量进行监测，控制，记录与遠传。
一、仪表特点
　　1、人机操作与观察界面上都对传统的二次仪表做了挑战性的改革，以中文菜单引导组态操作，以丰富的图文数据显示测量结果，以明确的中文信息标识画面内容的工程涵义，简洁直观地给人以"智能"的感受。
　　2、可接3路被测信号，根据用户设定要求完成从信号采集，控制，记录到传送的全过程。

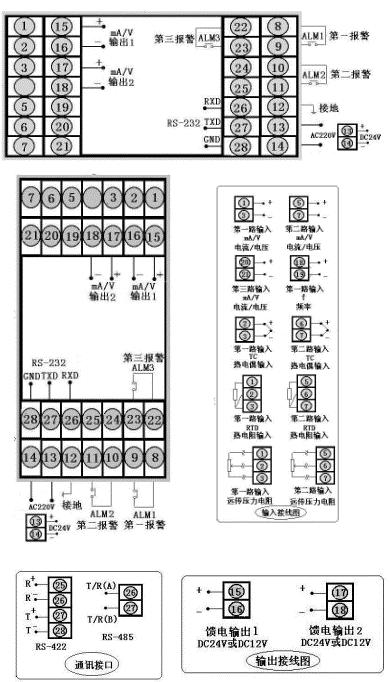

二、仪表外形及接線图(以下為基本配線，特殊订货参考随机接線图)
型号
SWP-LCD-R系列
接 線 图
仪表外形
　
仪表尺寸:160×80×140mm
开孔尺寸:152×76
重 量:400g
　 　
　
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
三、SWP-LCD-R无纸记录仪型谱表
型 号
代 码
说 明
SWP -LCD-
□ □ □ □□-□- □-□ □□□□□□ -□　□ □ - □-□-□
大屏幕带背光液晶显示仪表
仪表功能
R
无纸记录仪表
外形尺寸
8
160×80mm（横）80×160mm（竖）
输入通道
1
2
3
单路
双路
三路（第三路只能電压/電流切换）
控制作用
01
03
测量记录
三位式控制
通讯方式
□
参见"通讯方式"
第一变送输出
□
参见"变送输出方式"
第二变送输出
□
参见"变送输出方式"
第一路输入类型
□□
参见"输入类型"
第二路输入类型
□□
参见"输入类型"
第三路输入类型
□□
参见"输入类型"
第一报警方式
□
参见"报警输出方式"
第二报警方式
□
参见"报警输出方式"
第三报警方式
□
参见"报警输出方式"
馈電输出
P
DC24V馈電输出
供電方式
W
T
　
DC24V供電
AC90～265V供電（开关電源）
AC220V供電（線性電源，可省略）
外形特征
S
　
竖式显示仪表
横式显示仪表
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
可切换输入
详见下表　
08
Pt100
-200～650℃
16
0～20 mA
-1999～99999 d
24
频率输入　
0～10KHz　
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V开方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V开方
03
K
07
WRe
12
4～20 mA
19
4～20 mA开方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA开方
★ 变送输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继電器
4～20mA
0～10mA
1～5V
0～5V
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 报警方式
选型代码
N
H
L
报警方式
无位式控制或报警（可省略）
位式上限控制或上限报警
位式下限控制或下限报警
★　型号举例：
①SWP-LCD-R8103-22-08-HL-W-S
　　输入通道為单路,控制作用為测量记录,通讯方式為RS-232,输出為继電器输出,变送输出為4～20mA输入类型為Pt100,第一报警方式為上限报警,第二报警方式為下限报警,供電方式為DC24V供電,竖表。
②SWP-LCD-R8203-83-10-LH-T　
　　8输入通道為双路,控制作用為测量记录,通讯方式為RS-485,输出為继電器输出,变送输出為0～10mA,输入类型為Cu50,第一报警方式為下限报警,第二报警方式為上限报警,AC90～265V供電（开关電源）,横表.
