SWP-VFD荧光显示记录仪

产品名称：SWP-VFD荧光显示记录仪
产品编号：Pro2011929104750
产品型号：0
更新时间：2011.09.29
出品单位：防爆热電偶-安徽安仪仪表科技(jì )有限公司
浏览次数：
更多产品图片：

产品详细介绍：
SWP-VFD系列 PID控制仪是一种智能化多功能二次仪表，可按预先设置的程序，分段对被控参量自动进行监测，控制，记录与遠传。适用
于进行高精度多段曲線程序升/降温控制的系统（如啤酒发酵、窑炉升温等）。可根据生产过程的要求，按照一定的曲線进行控制，***多

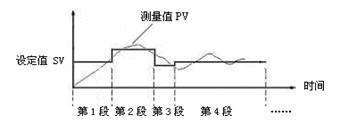

可分三十二段曲線对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更為准确可靠。
一．仪表特点
　　1、可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。
　　2、***多可分六十四段曲線对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更為准确可靠。
　　3、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。
　　4、具有多种曲線控制输出功能，可实现曲線控制暂停、曲線控制清零、曲線控制步进等功能。

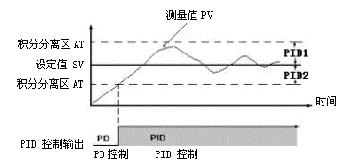

　　5、采用双區PID控制，抑制超调，提高控制精度。
二、 特殊技(jì )术参数
控制输出方式
PWM输出，可控硅触发输出，固态继電器输出，電压/電流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围
0.0%-100.0%（单位：0.1%）
积分（复位）时间
0-9,999s（单位：1s）
微分（比率）时间
0-9,999s（单位：1s）
控制周期
1-250s（单位：1s）
采样周期
0.5s
三、仪表外形及接線图(以下為基本配線，特殊订货请参考随机接線图)
型号
SWP-VFD系列（横式）

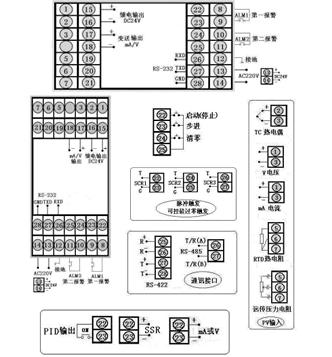

接 線 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

四、SWP-VFD系列 PID控制仪型谱表
型 号
代 码
说 明
SWP -VFD-N
 　□ □ □□-　□　□　□-　□□-　□　□-　□- □- □
新一代大屏幕带背光液晶显示仪表
仪表功能
P
32段PID可编程序控制仪
外形尺寸
8
160×80mm（横），80×160mm（竖）
控制作用
05
PID调节功能
通讯方式
□
参见"通讯方式"
控制输出
□
参见"控制输出方式"
变送输出
□
参见"变送输出方式"
输入类型
□□
参见"输入类型"
第一报警方式
□
参见"报警输出方式"
第二报警方式
□
参见"报警输出方式"
馈電输出
P
DC24V馈電输出
供電方式
W
T
　
DC24V供電
AC90～265V供電（开关電源）
AC220V供電（線性電源，可省略）
外形特征
S
竖式显示仪表
横式显示仪表
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
全可切换输入
详见下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
24
频率输入　
0～10KHz　
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V开方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V开方
03
K
07
WRe
12
4～20 mA
19
4～20 mA开方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA开方
　
　
★ 报警输出方式
选型代码
N
H
L
G
A
D
输出方式
无报警（可省略）
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警
★ 变送输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继電器
4～20mA
0～10mA
1～5V
0～5V
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 控制输出方式
选型代码
0
1
2
3
4
5
 6 7 8 9
输出方式
无输出
继電器
4～20mA
0～10mA
1～5V
0～5V
 SCR输出 SSR输出 特殊规格 SOT输出
SCR--可控硅过零触发脉冲输出，SSR--固态继電器控制输出，SOT--双向可控硅输出
★ 型号举例：
①SWP-VFD-P805-21-09-HL-P-W-S
通讯方式為RS-232，输出方式為继電器输出，输入类型為Pt100.1，第一报警為上限报警，第二报警為下限报警，DC24V馈電输出，DC24V
供電，竖表。
②SWP-VFD-P805-81-08-LH-P-T
　　通讯方式為RS-485，输出方式為继電器输出，输入类型為Pt100，第一报警為下限报警，第二报警為上限报警，DC24V馈電输出，
AC90～265V供電（开关電源），横表。
