概 述 |
| SWP-NSR 智能化单色 LCD 无纸记录仪是我公司 2004 年新近研发的一种智能化多功能二次仪表，适用于对各种过程参量进行监测、控制、记录与数据遠传。
SWP-NSR 智能化单色 LCD 无纸记录仪在设计上吸纳了当今電脑的结构思路：硬件上采用了大屏幕液晶图形显示板作為显示屏，内带快闪存储器的新型微处理器，扩充了大容量的数据存储區；软件上引入中文 WINDOWS 的框架思路，采用了数据压缩技(jì )术。
准電脑化的结构，高度地體现了微处理器化仪表的优越性，成功地在體积為144×144×240 mm 的壳體中集成了能实现多回路参数监测，同屏 / 分屏显示多组数字与图文曲線，内含大容量数据记录存储空间的多功能单色无纸记录仪表。
SWP-NSR 智能化单色 LCD 无纸记录仪在人机操作与观察界面上都对传统的机械式记录仪做了挑战性的改革：以中文菜单引导组态操作，以丰富的图文数据显示测量过程和结果，以明确的中文信息标识画面内容的工程涵义，以大容量的半导體存储器替代传统的记录筆与纸，克服了机械式记录仪种种弊端与耗材费用，简洁直观地给人以“智能”的感受。
SWP-NSR 智能化单色 LCD 无纸记录仪可接受多达 12 路被测信号，***多多输出 12路继電器信号， 6 路 DC24V 馈電， 4 路模拟量输出，根据用户设定要求完成从信号采集、控制、记录、追忆到传送的全过程。 | |
| |
| SWP-NSR 智能化单色 LCD 无纸记录仪可直接与带有 RS232 串行口的打印机连接，实现数据或曲線的打印。 |
|

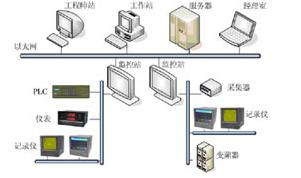

SWP-NSR 智能化单色 LCD 无纸记录仪的串行通讯接口可采用 SR-BUS 仪表通讯协议或 MODBUS RTU 通讯协议与 |
| 上位机进行数据传输，实现记录数据的集中管理。 |
| SWP-NSR 智能化单色 LCD 无纸记录仪可对传感器馈電输出，组成的系统可省去配電器。 |
|
主要特点 |
|
1.1多路输入、输出通道 |
|
输入通道：全可切、全隔离信号***多 12 路。 |
|
DC24V 馈電输出通道：***多可达 6 路 |
|
继電器输出通道：***多可达 12 路 |
| 模拟量输出通道：***多可达 4 路 |
|
1.2多功能的显示画面： |
| 采用了大屏幕液晶图形显示板作為显示屏，可集中显示中文菜单、输入通道号、测量计算数值、过程曲線、工程单位、 |
| 百分比棒图、输出和报警状况、历史记录追忆等。 |
|
1.3便捷的操作界面： |
|
快捷的中文菜单，提示用户逐级完成参数设定。 |
|
明确的中文信息，标识显示数据的工程涵义。 |
|
丰富的图形画面，提供需要显示的参数组合。 |
| 轻触式面板按键，方便用户进行各种的操作。 |
|
1.4高容量的存储空间： |
| 内置大容量存储器***多 16Mbit 存储空间，记录点保存记录时刻的数值。 |
|
1.5快速的通讯速率： |
| 设有标准双向串行通讯口，能以高达 57600pbs 的速率与上位机或其它相关的设备进行数据交换。可选择 RS-232 或 |
| RS-485 通讯方式。 |
|
1.6灵活的附加功能： |
| 通过附加的模块与相应的参数设定，仪表可提供模拟变送信号输出，打印机接口信号输出，直流馈電電源输出，标准双 |
| 向串行通讯接口， 报警音响蜂鸣器输出等。灵活的运算通道类型，可实现许多特殊的功能要求。 |
|
1.7强大的记录追忆功能： |
|
可单步追忆。 |
|
可自动连续（追忆速度分 20 档可调）追忆。 |
|
可按时间查询追忆。 |
| 可通过移动定位轴来查看历史数据及曲線。 |
| |
|
|
|
1.9仪表工作原理 |

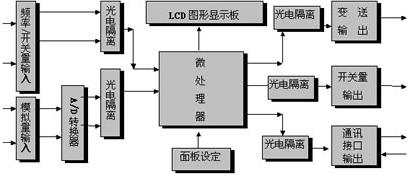

| NSR 系列智能化单色 流量积算记录仪采用插卡组合式结构，由一块主机板与不******型的扩展板组合成不******型的记录仪， |
| 每台仪表***多可带 2块扩展板。 |
|
|
| 主要技(jì )术指标 |
| 输入信号 模拟量输入： 热電偶 B 、S 、K 、E 、T 、J 、W |
| 热電阻 PT100 、 CU50 |
| 電压 0 — 5V 1 — 5V |
| 0 — 100mV 0 — 20mV |
| 電流 0 — 10mA 4 — 20mA |
| 脉冲量输入： 矩形波，正弦波或三角波 |
| 幅度 ≥ 4V 频率0 – 15KHz |
| 输出信号 模拟量输出： 電流 0 — 10mA （负载≤ 750 Ω ） |
| 4 — 20mA （负载 ≤ 500 Ω ） |
| 電压 0 — 5V （负载 ≥ 250K Ω ） |
| 1 — 5V （负载 ≥ 250K Ω ） |
| 开关量输出： 继電器触点容量： AC 220V/3A 或 DC 24V/5A （阻性负载） |
| SCR 输出 —— 400V/0.5A |
| SSR 输出 —— 5 – 24V/0.05A |
| 馈電输出： DC 24V/30mA |
|
精 度 0.5%FS ± 1 字 或 0.2% FS ± 1 字 |
|
小信号切除 0 — 25.5%FS |
|
测量范围 - 1999 — 999999 字 |
|
采样周期 1 秒 |
|
记录间隔 1 秒—— 4 分钟之间以秒為单位共 240 档可供选择。 |
|
显示方式 背光式大屏幕真彩液晶（ LCD ）图形显示板 |
| 显示内容可由汉字，西文，数字，过程曲線，光柱等组成 |
| 通过面板按键可完成画面翻页，历史数据前后搜索， LCD 画面对比度，屏幕时标变更等 |
|
参数设定 中文菜单提示，通过按键或上位机通讯口设定，设定参数密码锁定。 |
|
报警功能 每个通道***多可以设定 4 个报警点，每个报警点可选择上限或下限报警，可设置报警输出延时时间、 |
| 报警回差、继電器触点输出（ 12 个继電器可复用）、蜂鸣报警输出。还可设置外接报警音响触点和报 |
| 警屏自动切换功能。每个通道保存***新的 16 条报警信息。 |
| 控制方式 可选择带回差的 ON/OFF 继電器触点输出 （ AC220V/3A ）。 |
|
通讯输出 RS232/485 ，波特率 1200 ~ 19200pbs ( 带光隔，仪表后侧接口 ) |
|
1200 ~ 57600pbs ( TTL 電平，仪表前端 USB 接口 ) |
|
打印功能 可外接面板式、台式微型打印机或带串口输出的宽行打印机 ( 如 LQ-300K ) ，打印历史数据或曲線。 |
|
保护方式 设定参数長久保存，记录数据断電保存，内置看门狗電路。 |
|
语 言 简體中文 |
|
使用环境 环境温度 0 ~ 45 ℃ 相对湿度 ≤ 85%RH 避免强腐蚀性气體。電源電压 AC 220V + 10 - 15% 50- 60Hz |
|
功 耗 ≤ 25W |
|
重 量 约 2700 g |
