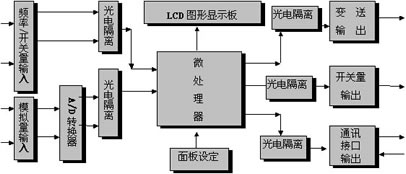

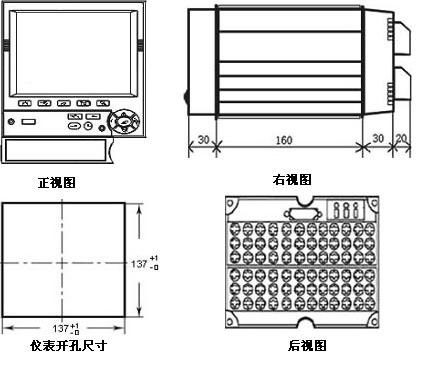

本仪表的安装尺寸如下图 3-2-1所示。（单位：mm）
|
3.2.3 安装方法 |
|

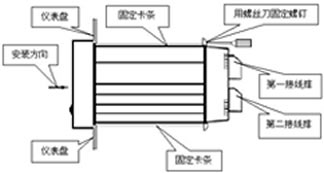

安装面板的厚度请使用 2mm 以上的钢板。如图 3-2-2 所示 |
|
1 、取下记录仪卡条及固定螺丝； |
|
|
2 、从面板前面放入本仪表； |
|
3 、安装好仪表的固定卡条； |
|
4 、用螺丝固定好卡条。
图3-2-2
|
|
3.3.1 端子说明 |
|

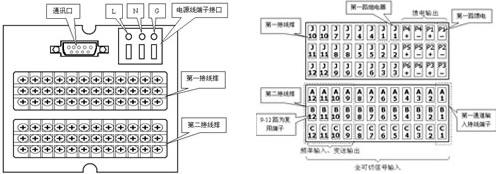

端子的排列如下图 3-3-1-A 和图 3-3-1-B 所示。 |
|
信号输入 / 输出端子排符号定义如下表： |
|
输入 /输出端子符号 |
内容 |
|
L 、 N 、 G |
電源端子， G 為接地端 |
|
A 、 B 、 C |
模拟量输入端子，共 12 路 |
|
P+ 、 P - |
DC24V 馈電输出端子，共 6 路，每路 30mA ，用于变送器供電 |
|
J |
继電器输出端子，共 12 路，继電器触点容量為： 250VAC ， 3A ； |
| |
图 3-3-1-A 端子排列图 图 3-3-1-B 端子排列示意图
3.3.2 接線说明

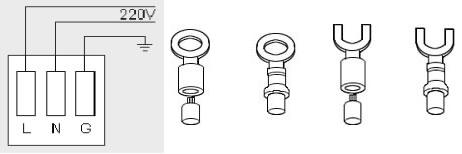

電源線的连接
1、将L、N、G端的螺钉逆时针旋松，将塑料绝缘三芯電源線插入标有L、N、G字母的方孔中，再把螺钉旋
。（G為接地端）
2 、接通電源检验本仪表能否正常工作，若有异常，请与当地经销商联系。
3 、正常之后，断掉電源，连接信号線。
信号線的连接
本仪表的模拟量信号接線如图 3-3-2所示，变送器接線如图3-3-3所示。
1、将端子盖两侧轻轻扳开，取下端子盖；
2、接信号線时，為了方便安装请从下而上的连接；
3、将输入/输出的信号線分别与相应的端子连接（连接端子时建议使用绝缘套筒 ）， 并旋紧螺钉；
4、请務必在断電时连接信号線；
5、接線完成后，盖上端子盖。
用绝缘套简压接線端子（4mm螺钉用）
以下以第一路输入信号接線為例进行说明，其他各路接線类同。

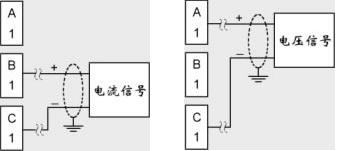

電流信号输入 電压信号输入

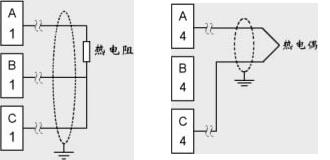

热電阻信号输入 热電偶信号输汝
图 3-3-2 模拟量输入信号接線图
注意：第二接線排的第 9-12 路為复用端子（全可切信号与频率输入、变送输出复用，但三者不能同时使用）。

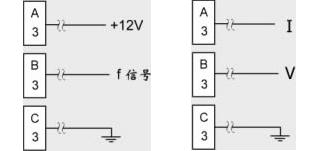

频率输出 变送输出
图 3-3-3 频率输入、变送输出接線图
二線制变送器接線图 三線制变送器接線图 四線制变送器接線图
图 3-3-4 变送器接線图
|
通讯線的连接 |
|
1、RS-232C 通讯線的连接 |
|
本仪表的 RS-232C 通讯口位于仪表背面（见图 3-3-1-A ），它不仅可以和计算机之间进行数据交换，还可以和多种串行打印机等外设 |
|
通讯（打印机型号见 P34 ）。 |
|
通讯線应采用屏蔽双绞線制作，通讯線長度不可超过 10 米。连線见下图
图 3-3-4 计算机与仪表间的 RS-232C 通讯線

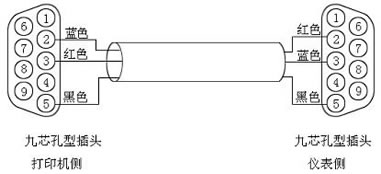

图 3-3-5 打印机与仪表间的 RS-232C 通讯線
|
2.RS-485 通讯線的连接 |
|
当与计算机进行多台仪表的 RS-485 通讯时，需要在仪表和计算机之间增加通讯转换器见图 3-3-6 。 |
|
RS-485 通讯線应使用屏蔽双绞線，波特率在 192000bps 以上时，通讯線不能超过 1000 米。為了减小信号反射和回波干扰，请在通讯 |
|
線两端加装 120 欧的终端電阻。（如图 3-3-7）
|

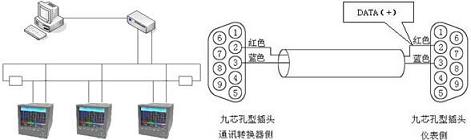

图 3-3-6 485 通讯联网示意图 图 3-3-7 通讯转换器与仪表间的 485 通讯線
|
型谱表 |
|
型号 |
规格代码 |
附加规格代码 |
说 明 |
|
TSR102 |
|
|
TSR100（2 ch）（标准配置） |
|
TSR104 |
|
|
TSR100（4 ch） |
|
TSR106 |
|
|
TSR100（6 ch） |
|
TSR108 |
|
|
TSR100（8 ch） |
|
TSR110 |
|
|
TSR100（10 ch） |
|
TSR112 |
|
|
TSR100（12 ch） |
|
存储器
容量 |
-1 |
|
64 Mbit （标准配置） |
|
-2 |
|
128 Mbit |
|
-3 |
|
192 Mbit |
|
显示语言 |
-0 |
|
简體中文（标准配置） |
|
-1 |
|
英文 |
|
-2 |
|
繁體中文 |
|
-3 |
|
多语言版 (包括简、繁體中文和英文，可切换) |
|
附加规格 |
/J(1-12) |
继電器输出点数 |
|
/P(1-6) |
DC24V馈電路数 |
|
/C2 |
RS-232接口 *1 |
|
/C3 |
RS-485接口 *1 |
|
/L |
带流量积算功能（含报表功能） |
|
/T |
带天然气运算功能（含报表功能） |
|
/PID |
带 PID控制功能 |
|
|
|
|
|
|
|
*1 不能同时指定 /C2 、 /C3 ，使用微型打印机时，须***配置 RS-232 接口 。 |
|
如：TSR106-2-0/J4 /C2 表示外形尺寸 144*144*240 的 6 路简體中文版 TSR 彩色无纸记录仪，带 4 个继電器输出点，带 RS-232 通 讯接口，配置 128Mbit 内存。 |
|
型 号 |
代 码 |
说 明 |
|
SWP-TSR-PW |
□ |
電源板 ,可带6路DC24V馈電输出（0－6） |
|
SWP-TSR-AI |
□ |
多通道全隔离全可切输入卡（ 1－8） |
|
SWP-TSR-USB |
□ |
USB存储棒（1：64Mb，2：128Mb） | | | |
