一：概述
GDV3000十二通道wn****输入单色无纸记录仪具有可输入标准電流、标准電压、频率、毫伏、热電偶、热電阻等信号。具有传感器隔离配電输出、继電器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及遠程通讯功能。
二：主要特点
◇5.1英寸160X128点阵式图形液晶显示器，LED背光。
◇屏幕对比度可以自由调节；
◇高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；
◇采用***新大规模集成電路，******名厂元器件精心设计；
◇大容量FLASH 闪存芯片存贮历史数据，掉電******丢失数据；
◇全隔离wn****输入，可输入多种信号，无需跳線，通过软件组态即可；
◇工程量显示数值范围宽，可显示5位数值：-9999 ~19999；
◇支持真空度科學计数法显示；
◇中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
◇报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录***近的15条报警信息；
◇使用USB2.0接口转存和备份历史记录，支持256M 、512M 、IG 优盘；
◇标准串行通讯接口：RS-485 和RS-232C；
◇标准Modbus RTU通讯协议。除支持本公司的ScanX 数据管理软件外，还支持iFIX 、组态王、MCGS、PCAuto等流行专业组态软件，无需专用驱动；
◇可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要；
◇集成硬件实时时钟，掉電情况下时钟也能准确运行；
◇新型开关電源，85VAC~265VAC 范围内正常工作；
◇提供变送器＋24VDC隔离配電；
◇补偿模型丰富，可对液體、一般气體、蒸汽、天然气等多种介质进行补偿；
◇小流量补足计量功能，仪表掉電后按设定值进行补偿；
◇提供8小时班报，12小时班报，日报表，月报表。可自由设定结算时间；
◇当温度传感器、压力传感器发生故障时，会自动改用设定温度，压力计算补偿量；
◇具有掉電记录功能，记录仪上電，停電时间，显示累计停電时间，防止用户停電窃汽；
◇全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。
三、主要技(jì )术指标
◇输入种类及测量量程、精度
|
输入种类 |
量程 |
测量量程 |
精度 |
|
DVC |
0~20mV |
-9999~19999 |
±0.2% |
|
0~100mV |
-9999~19999 |
±0.2% |
|
0~5V |
-9999~19999 |
±0.2% |
|
1~5V |
-9999~19999 |
±0.2% |
|
DCI |
0~100mA |
-9999~19999 |
±0.2% |
|
4~20mA |
-9999~19999 |
±0.2% |
|
TC |
S |
-50.0~100.0℃ |
±3.7℃ |
|
100.0~1768.0℃ |
±2℃ |
|
B |
0~1820.0℃ |
±2℃ |
|
K |
-50.0~1372.0℃ |
±2℃ |
|
E |
-50.0~1000.0℃ |
±2℃ |
|
J |
-50.0~1200.0℃ |
±2℃ |
|
T |
-199.90~320.00℃ |
±2℃ |
|
Wer3-25 |
0.0~2300.0℃ |
±5℃ |
|
RTD |
Pt100 |
-200.0~850.0℃ |
±1℃ |
|
Cu50 |
-50.00~150.00℃ |
±1℃ |
|
電阻 |
0~350Ω |
-9999~19999 |
|
|
频率 |
0－10KHZ |
0~19999 |
±1 | GDV4000系列仪表允许1~12路不******型的信号直接输入，通道间全隔离，隔离電压大于400V
◇输出规格
配電：8 路配電，4组24VDC 输出，输出電流60mA/ 组
12 路可组态继電器触点输出，触点容量為3A、250VAC（阻性负载）默认為常开触点
***多4 路模拟量变送输出（变送输出或PID输出），4～20mADC, 负载電阻小于600 Ω
◇补偿运算
蒸汽…………根据IFC67 公式计算蒸汽密度补偿蒸汽的质量流量
一般气體……温度、压力补偿测量标准體积流量
天然气………温度、压力补偿测量标准體积流量
液體…………温度补偿测量标准體积流量或质量流量
◇补偿范围
蒸汽：压力0.1～4.5MPa
温度100～500℃
密度0.1～100Kg/m3
比焓2508～3224Kj/Kg
一般气體：压力0～60MPa
温度-100～500℃
液體：温度-100～500℃
◇累积范围
0～99999999
◇通讯、打印
通讯接口：RS232C 或RS485
波特率：1200、2400、9600、19200
打印接口：RS232C 串口微型打印机
10M Ethernet 标准RJ45 接口
◇记录时间
记录间隔：1、2、4、6、15、30、60、120、240 秒可选
记录長度：36 小时/ 筆（记录间隔1 秒）～360 天/ 筆（记录间隔4 分）
|
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
1分钟 |
2分钟 |
4分钟 |
|
记录長度 |
72小时 |
6天 |
15天 |
30天 |
45天 |
180天 |
360天 |
750天 | ◇数据备份和转存
128M～512M 优盘可选（USB 接口）
◇热電偶冷端补偿误差
± 1℃
◇断電保护
FLASH MEMORY 保存设置参数和历史数据，断電后数据可長久保存。采用硬件时钟，掉電后也能准确运行。
◇显示器
160 × 128 点阵式图形液晶显示屏，LED 背光
◇基本误差
± 0.2%F·S
◇電源
开关電源85VAC～265VAC、50Hz ± 5% 或DC24V ± 2V
◇环境温度
0～50℃
◇环境湿度
0～85%RH
四、产品选型表
| GDV3000十二通道单色无纸记录仪 |
| GDV |
30 |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
| 型号 |
选型代码 |
说明 |
| GDV |
30 |
|
尺寸（144×144×252） |
wn****
输入 |
01～12 |
输入通道数量（***多十二路） |
| 频率输入 |
N |
|
无要求 |
|
F01-F12 |
wn****输入+频率输入≤12 |
频率信号输入数量 |
继電器
报警输出 |
可组态 |
00 |
|
无 |
| 01～12 |
|
报警输出通道数量 |
| 变送输出 |
|
N |
|
无要求 |
| A1-4 |
|
变送输出通道数 |
| PID调节输出 |
|
N |
|
无要求 |
| P1-4 |
|
PID调节输出通道数 |
通讯/打印
功能 |
|
0 |
|
无 |
| 1 |
|
RS-232C通讯 |
| 2 |
|
RS-485通讯 |
| 3 |
|
RS-232C打印 |
| 以太网通讯 |
|
N |
|
无 |
| E |
|
以太网通讯 |
| 配電输出 |
|
N |
|
无 |
| P |
|
DC24V配電输出 |
| 流量积算 |
|
0 |
|
无 |
| 1 |
|
无温压补偿的流量积算 |
| 2 |
|
带温压补偿的流量积算 |
USB
转存功能 |
|
/0 |
无 |
| /U |
USB转存功能 |

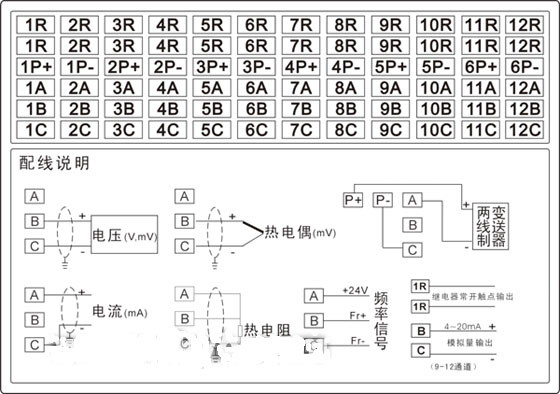

| 注：wn****输入数量+频率输入数量+变送输出数量+PID调节输出数量≤12 | 五、仪表接線端子

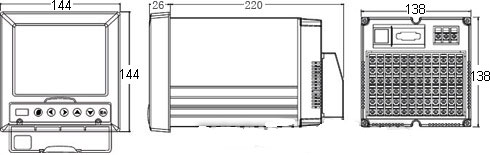

六、仪表外形尺寸，安装方法及开孔尺寸
开孔尺寸：138×138
|
