产品详细介绍：

测试功能
　　具有wn****输入功能。高速型：125ms、中速型：1s测量周期内能完成全部通道的测量和监视工作。
显示功能

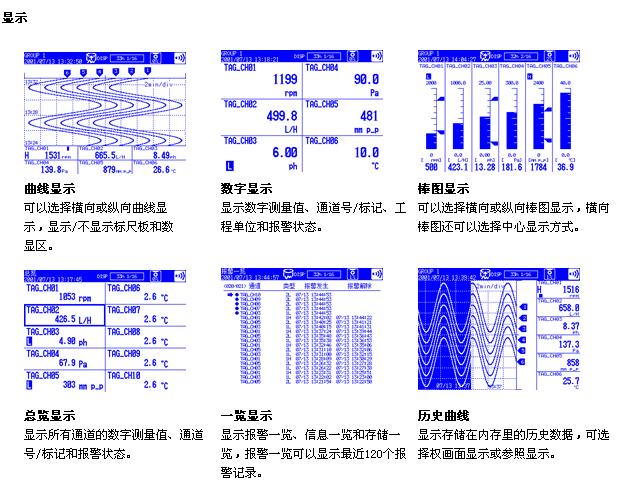

　　采用高分辨率的5英寸STN单色液晶显示器，具有曲線、棒图、数字、总览、历史曲線、一览等多种显示方式。
存储功能
　　内部采用Flash Memory，即使是突然断電，也能对存储数据进行保护，多种数据保存格式和触发功能可以更有效地保存数据，并且通过外部存储媒體使数据得到双重保护，同时可通过PC软件对数据进行处理。
外部存储媒體：3.5英寸软盘（1.44MB）或CF卡（32至512MB）
操作性
　　使用“显示/确认”键，从多种显示方式种选择所需的显示方式，简单的对话菜单方式可以对量程、报警等进行设定
高可靠性

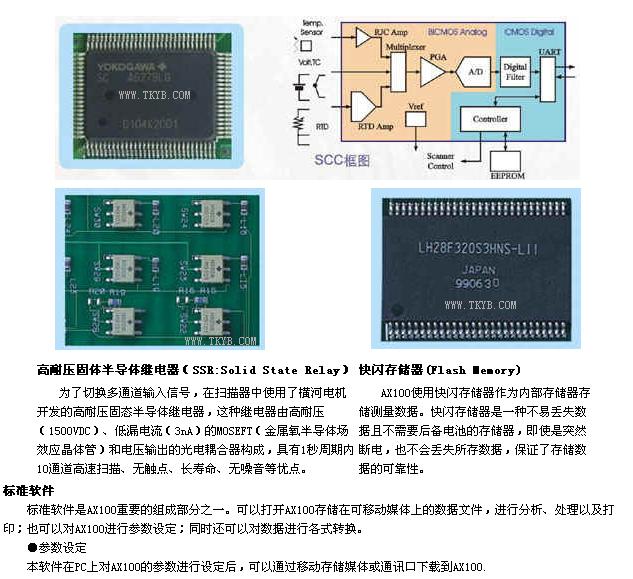

　　采用横河電机独自开发的高耐压固态半导體继電器（SSR）和单片信号调节器（SCC），并且使用了Flash Memory（即使突然断電，也不会丢失数据），保证了数据万无一失。

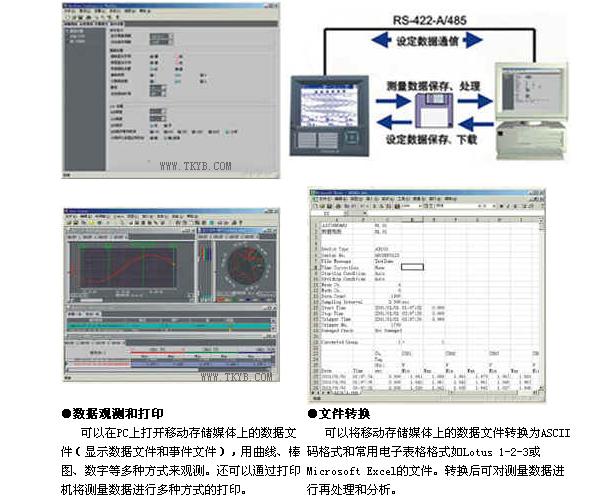

PC软件
　　使用标准PC软件，对保存在软盘的数据进行处理、打印和转换成用户所需的格式。
通过RS-422-A/485通信，对AX100的各种设定条件进行在線设置。

操作
　　AX100无纸记录仪采用5英寸的STN液晶显示器。中文显示/操作画面使数据观测和参数设定更容易、更方便。优化设计，将参数设定键与日常操作键分开，使操作简单方便，又减少了出错的可能性。

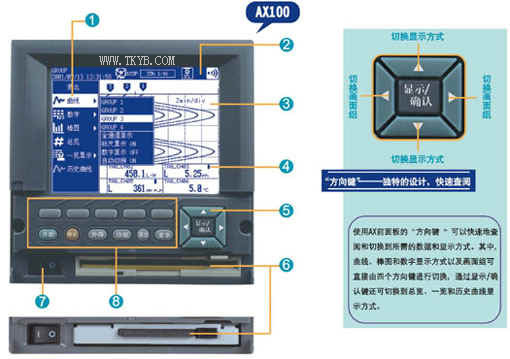

1、显示方式菜单
　　按下“显示/确认”键，弹出显示方式菜单，通过方向键选择显示方式。
2、状态显示區
　　用图标表示操作状态。
3、曲線显示區
　　显示每个通道的曲線、标尺值、单位和信号。可以改变曲線显示方向（垂直或水平）和背景颜色（白或蓝）。也可以显示标尺板。
4、数字显示區
　　显示每个通道的数值/标记信息、单位和报警状态。
5、方向键
　　方向键主要用于切换方式和显示组，在设定时用来移动设定位置。
6、软盘驱动器（上图）或CF卡驱动器（下图）
　　使用3.5英寸软盘驱动器或CF卡驱动器。在日常操作中，為保证媒體和驱动器的可靠性，驱动器有盖板保护。
7、電源开关
8、键盘
　　用来完成测量开始和结束动作，以及各种设定时使用。通常盖板是关闭状态。

存储功能
　　●保存方式
　　　手动保存
　　　当在驱动器中插入媒體时，保存在内存中的数据就存储到媒體上。这种方式适合需要在软盘上存储一部分相关数据以便查询。
　　　自动保存
　　　数据以指定的周期存储到插入驱动器的媒體中。这种方式在自动记录系统中能够进行長时间的数据自动记录。

标准性能
　　测量和显示精度：
（在标准工作状态：23±2?C，55±10%RH，電源電压90~132，180~250VAC，電源频率：50/60 Hz±1%以内，预热30分钟以上，在振动不影响仪表工作的状态下的性能）。

基准接点补偿：可切换INT（内部）/EXT（外部）（所有通道共用）
基准接点补偿精度：R，S，B，W，WRe型：±1℃
K，J，E，T，N，L，U型：±0.5?C（0?C以上）
***大输入電压：0.2VDC以下的電压量程及热電偶：±10VDC（连续）
2VDC以上的電压量程：±60VDC（连续）
输入阻抗：0.2VDC以下的電压量程及热電偶：10MΩ以上
2VDC以上的電压量程：约1MΩ
输入外部阻抗：直流電压，热電偶输入：2KΩ以下
热電阻输入（Pt100）：每根線10Ω以下（3線应相等）
输入偏置電流：10nA以下
***大共模干扰電压：250VACrms（50/60Hz）
通道间***大干扰電压：250VACrms（50/60Hz）
通道间干扰：120dB（输入外部阻抗500Ω，向其他通道输入30V时）
共模抑制比：120dB（50/60 Hz±0.1%， 500Ω不平衡，负极端子-地之间）
串模抑制比：40dB（50/60 Hz±0.1%）

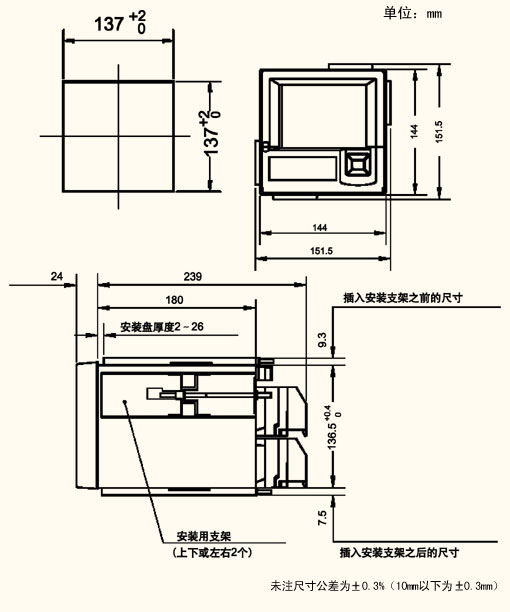

外形开孔图

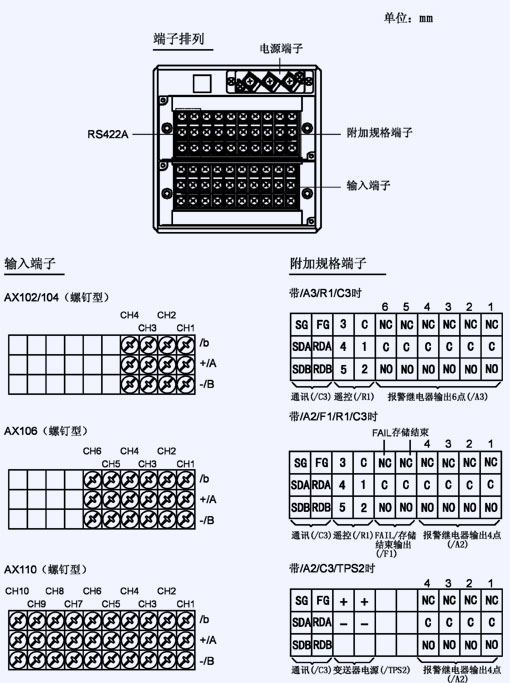

端子排列图

标准规格
█常用规格
　　安装：嵌入式安装（ 垂直面板）。可向后倾斜3 0 °安装，左右水平。
　　安装面板厚: 2～26mm
　　材质：外壳: 钢板
　　面板: 聚碳酸酯
　　涂装色：
　　外壳: 浅兰灰色（ 相当于迈歇尔3.1GY6.1/0.2）
　　面板： 浅炭灰色（ 相当于迈歇尔10B3.6/0.3）
　　外形尺寸： 144（W）× 144（H）× 239（D）mm
　　质量：
　　AX102: 约3.0kg AX104: 约3.0kg
　　AX106: 约3.0kg AX110: 约3.0kg
█输入部分
　　输入点数: AX102: 2 通道AX104: 4 通道 AX106: 6 通道AX110:10 通道
　　测量周期：
　　AX102/AX104: 125ms
　　AX106/AX110: 1s（A/D 积分时间為100ms 时為2s）
　　输入种类：DCV（直流電压），TC（热電偶），RTD（ 热電阻） ，DI（动作记录），DCA（直流電流，需分流電阻）

*1 R,S,B,K,E,J,T,N: IEC584-1 （1995） ,DIN IEC584 ,JIS C 1602-1995
*2 W: W-5% Rd/W-26% Rd （Hoskins Mfg.Co.） ,ASTM E988
*3 L: Fe-CuNi ,DIN43710 ; U: Cu-CuNi, DIN43710
*4 Pt100: JIS C 1604-1997, IEC 751-1995, DIN IEC751-1996
JPt100: JIS C 1604-1989, JIS C 1606-1989
*5 测量電流：i=1mA
*6 WRe 3-25
A/D 积分时间：
可以从20ms（50Hz），16.7ms（60Hz），100ms（50/60Hz，仅AX106，AX110），AUTO（ 根据不同的電源频变可自动切换20ms，16.7ms）中选择
热電偶断偶检查：
可切换ON/ OFF（ 可对每个通道设定）,可切换断偶正显示/ 负显示
滤波器功能：
AX102，AX104： 可切换滤波功能ON/OFF（可在每个通道设定），时间常数可从2 秒，5 秒，10 秒中选择。
AX106，AX110： 可切换移动平均ON/OFF（可对每个通道设定） ，移动平均次数从2～16 次中设定。
运算：
差值运算: 任意通道间可进行差值运算
可运算方式:DCV，TC，RTD
标尺: 可换算方式:DCV，TC，RTD
可设定范围: -30000～30000
小数点位置:可任意设定
单位: 可任意设定（ ***多6个字符）
█显示部分
显示器: 5 英寸STN　LCD（320 × 240 点）
显示色: 背景色：可选择蓝，白中任一种
曲線显示:
方向: 纵向或者横向
通道数: 每个画面（ 一组） ***多6 个通道
画面数: 4 个（ 4 组）
曲線宽度: 可从1 ，2 ，3 点中选择
显示更新周期:
可从1，2，5，10，20，30 分钟，1，2，4 小时/ div 中选择。AX102，AX104 还可从15，30 秒/div 中选择
棒图显示：
方向： 纵向或横向
通道数： 每个画面（ 一组） ***多6 个通道
画面数: 4 个画面（ 4 组）
标尺: 可设定為4～12 格,C12
标尺基准位置: 标准或中央（横向显示时）
显示更新周期: 1 秒
数字显示:
通道数: 每个画面（ 1 组） ***多6 个通道
画面数: 4 个画面（ 4 组）
显示更新周期: 1 秒
总览显示:
通道总览： 所有通道的测量值和报警状态
一览显示:
报警一览显示: 显示报警履历清单。如果用光标指定，则跳到指定部分的曲線显示。
信息一览显示：显示信息时间和内容清单。
如果用光标指定，则跳到指定部分的曲線显示。
内存一览显示：显示内存文件清单。如果用光标指定，则跳到指定部分的曲線部分。
标记显示: 可显示文字数: ***多1 6 个字符
可显示文字: 英文数字
其他显示内容：
存储器状态，标尺值（ 自动切换显示ON/OFF） 栅格（分割数可设定為4～12）以及时：分，时间（年/ 月/ 日，时：分：秒），分割線（ 宽度可选择1 点，2 点，3 点） 、信息（ ***多16 个字符，8种类型） ，报警标志
历史曲線功能:
可再现内存或外部存储媒體的
数据显示形式：2 画面或全画面
时间轴操作: 显示压缩/ 放大，滚动显示
LCD 保护功能:
如果在一定时间（ 可设定為1 ，2，5，10，30,60 分钟）后无键操作，LCD 的背景光会变暗
█存储功能
外部存储媒體（ 附加规格）：
3.5 英寸软盘（2HD）/CF 卡（32-512MB）

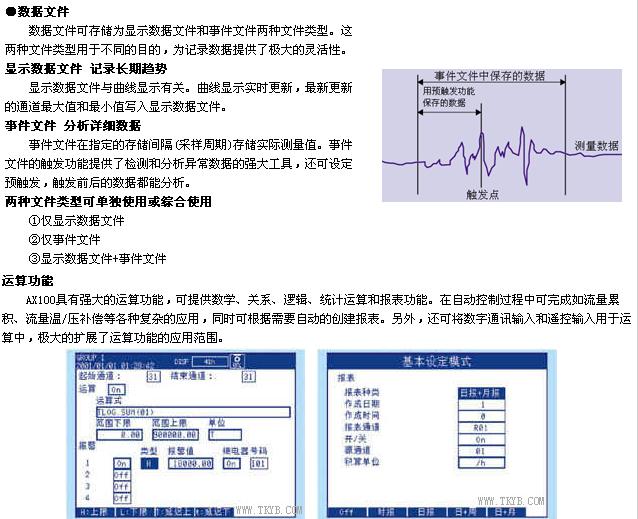

测量数据文件：
类型：
（1） 事件文件（ 在指定采样周期内保存采样瞬时值）
（2） 显示数据文件（ 在测量周期内采样到的测量数据中保存显示更新周期内的***大值和***小值）
保存方式:
（1） 事件文件（触发、循环） ＋显示数据文件
（2） 显示数据文件
（3） 事件文件（自由、触发、循环）
数据保存方法: 手动保存或自动保存
手动保存:
通过插入外部存储媒體保存数据
正在测量时: 保存内存数据
测量停止时: 保存未保存的数据
自动保存：
显示数据的保存: 以一定周期（10分钟～31天） 保存到外部存储媒體
事件数据的保存： 以一定的周期（3分钟～31天） 保存到外部存储媒體（ 自由触发时）
采样结束时保存（ 指定触发时）
数据保存周期:
显示数据文件: 与波形更新率连动
事件文件: 指定采样周期
保存时间举例：在一张软盘上的保存时间，测量通道数=6ch，测量通道数=0ch
仅显示数据文件

仅事件文件

显示数据文件+事件文件/显示数据文件

显示数据文件+事件文件/事件文件


手动采样数据：
存储触发：键操作或接点输入
数据格式：ASCΠ
***大保存数：50个数据
外存的先入先出（FIFO）循环使用（仅当有可选件CF卡且指定為中文时）
TLOG数据（仅带运算附加规格时）：
存储触发： TLOG时间结束
报表数据（仅带运算附加规格时）：
种类： 时报，日报，日报+周报，日报+月报
数据格式： ASCΠ
屏幕复制功能：
复制方法： 键操作
数据格式： PNG
输出： 可移动存储媒體或通讯输出
█ 报警功能
设定点数：每个通道***多可设定4个报警
报警种类：上 /下限，差值上 / 下限，变化率上 / 下限，延迟上 / 下限
变化率报警时间间隔：测量周期×1~15
报警延迟时间：1~3600秒
显示：报警发生时在数显區显示报警种类，通用报警标志可选择保持 / 非保持
迟滞：可切换ON（量程范围的0.5%）OFF（所有通道 / 级别通用）
输出：点数：2，4，6点（附加规格）
动作：励磁 / 非励磁，保持 / 非保持
记录：记录情报：报警发生 / 解除时间，报警种类
记录量：***多记录***新120个报警信息
█ 電源部分
额定電源電压：100~240VAC（自动切换）
允许電源電压范围：90~132VAC，180~250VAC
额定電源频率：50 / 60Hz（自动切换）
功耗：

█ 其他
时钟精度：±100ppm，但不含電源开启时的延迟（1秒以下）
绝缘阻抗：各端子-地：20MΩ以上（500VDC）
耐電压： 電源端子-地：1500VDC（50 / 60Hz） 1分钟
接点输出端子-地：1500VDC（50 / 60Hz） 1分钟
测量输入端子-地：1500VDC（50 / 60Hz） 1分钟
测量输入端子相互间：1000VDC（50 / 60Hz） 1分钟（因AX100的RTD输入小端子共用，所以不包括在内）
遥控端子-地：500VDC 1分钟
24VDC传感器供電（TPS2）端子-地：500VDC 1分钟
█ 正常工作条件
電源電压：90~132，180~250VAC
電源频率：50Hz±2%，60Hz±2%
环境温度：0~50?C（软盘工作时5~40?C）
环境湿度：20~80%RH（在5~40?C下）

附加规格
█ 报警继電器接点输出（/A1，/A2，/A3）
报警发生时，从后面板上的继電器输出。
输出点数：从2（/A1），4（/A2），6（/A3）点中选择
继電器接点容量：250VDC/0.1A（電阻负载）
250VAC（50/60 Hz）/3A
输出形式：NO-C-NC（可切换励磁 / 非励磁，AND/OR，保持 / 非保持）

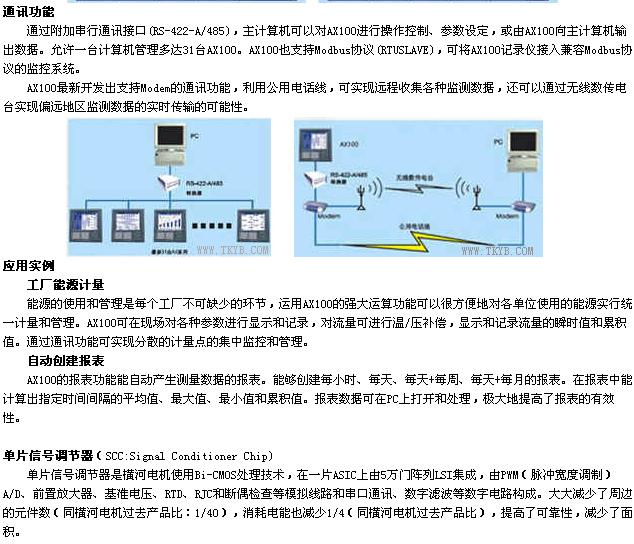

█ 串行通讯（/C3）
可由主计算机进行控制，设定，或向主计算机输出数据。
介质：符合EIA RS-422-A/485（4線）（/C3）
协议：专有协议或Modbus协议
同步方式：起/停同步式
通讯方式（RS-422-A/485）：4線半双工多点连接方式（1:N（N=1~31））
传输速率：1200，2400，4800，9600，19200，38400bps
数据長度：7/8位
停止位：1位
奇偶校验：ODD，EVEN，NONE
***大通讯距离（RS-422-A/485）1200m
通讯模式：控制，设定的输入输出為ASCΠ
测量数据的输出為ASCΠ或二进制方式
Modbus：动作方式：RTU SLAVE
数据种类：数据读 / 写
Modem支持（仅当有可选件/C3且指定為中文时）
Modem拨入：拨入功能是指其他设备向AX100拨号。
拨号呼叫功能：拨号呼叫是指AX100向其他设备拨号，拨号呼叫功能须***在通信协议选择為“Modem”时才可使用。
█ 异常/内存用完输出（/F1）
在系统出现异常以及指定的显示数据文件覆盖开始时间（可指定1，2，5，10，20，50，100小时）之前从后面板的继電器输出。
继電器接点容量：250VDC/0.1A（電阻负载）
250VAC（50/60 Hz）/3A
█ 运算功能（/M1）
可进行下述运算，运算通道的数据可实现曲線 / 数字显示和记录。
运算通道数：AX102，AX104：8通道
AX106，AX110：10通道
运算种类：
通用运算：四则运算，平方根，******值，常用对数，指数，幂，关系运算（<，>，=，≠），逻辑运算（AND，OR，NOT，XOR）
统计运算：数据的平均值，***大值，***小值，累积值
常数：***多可设定10个常数
通讯数字输入：***多可有10个通讯数据。
可用于统计运算以外的运算式
遥控输入：***多可有5个遥控输入。
可在运算式内使用遥控状态（0/1）
报表功能：
报表种类：时报，日报，日报+周报，日报+月报
运算种类：平均值，***大值，***小值，累积值
数据格式：ASCΠ
█ 遥控（/R1）
通过接点输入，可进行以下控制（***多可设定5点）。
?存储开始/停止（電平）
?事件文件外部触发输入（電平）
?时间调整（通过接点对时，触发，250ms以上）
?运算开始/停止（電平）
?运算数据复位（触发，250ms以上）
?手动采样（触发，250ms以上）
?信息写入（触发，250ms以上）
?读入设定数据（***多可设定3点，触发，250ms以上）
?报警解除（触发，250ms以上）
█ 24VDC变送器供電（TPS2）
回路数：2
输出電压：22.8~25.2VDC（额定输出電流）
额定输出電流：4~20mADC
***大输出電流：25mADC（过载保护電流：约68mADC）
允许電缆阻抗：RL≤（17.8-变送器***小运行電压）/ 0.02A
其中：17.8V=22.8V-5V
22.8V：***小输出電压
5V：***大電压降（分流電阻為250Ω时）
電缆***大長度：2km（使用CEV電缆）
绝缘阻抗：输出端子和接地端子之间20MΩ以上（500VDC）
耐電压：输出端子和接地端子之间500VAC（50 / 60Hz，I=10mA），1分钟
输出端子之间500VAC（50 / 60Hz，I=10mA），1分钟

标准软件
█ AX100标准软件
系统要求
OS：Microsoft Window95/98/Me/NT4.0/2000
CPU：MMX Pentium 166MHz以上（推荐Pentium Π 266MHz以上）
RAM：32MB以上（推荐64MB以上）
磁盘驱动器：3.5″软盘驱动器
硬盘容量：10MB以上（推荐100MB以上）
显卡：显示兼容Microsoft Window95/98/Me/NT4.0/2000，并能显示32,000种颜色（推荐显示卡能显示64,000种颜色以上）
打印机：打印机和打印机驱动程序兼容Microsoft Window95/98/Me/NT4.0/2000
主要功能
参数设定（通过可移动存储媒體或通讯）
数据观测
打印数据
文件转换（可向ASCΠ，Lotus 1-2-3，MS Excel格式转换）

选型表

*1 不能同时指定/A1，/A2，/A3
*2 不能同时指定/F1，/A3
*3 指定/TPS2后，不能指定/A3、/F1及/R1
