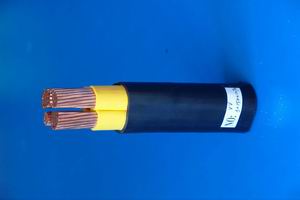

| 一、产品简介 |
電力電缆用输配電系统，本公司生产的交流额定電压0.6/1KV聚氯乙烯绝缘電力電缆和35KV及以下交联聚乙烯電力電缆，其性能不仅符合标准GB1276和IEC60502及IEC60840，并且已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的電力電缆。
在阻燃型系列产品中，成功地应用了隔氧技(jì )术，不仅0.6/1KV的聚氯乙烯绝缘和交联聚乙烯绝缘阻燃電力電缆能达到GB/T12666.5《成束電力電缆燃烧试验方法》中A类，而且额定電压6/10KV及8.7/15KV交联聚乙烯阻燃電力電缆也能达到A类高阻燃要求且有较大裕度。在交联聚乙烯绝缘高阻燃的基础上又开发了低烟无卤高阻燃隔氧层電力電缆，其低烟无卤性能符合******标准GB/T17651.1.2和GB/T17650.1.2。这样本公司的交联聚乙烯電力電缆的整體水平低于國内******地位。
本公司生产的耐火型電力電缆為额定電压0.6/1KV铜芯電缆，还可以生产低烟无卤耐火電力電缆、高阻燃隔氧层耐火電力電缆，其耐火性能符合GB/T12666.6《電線電缆耐火特性试验方法》。因此，耐火系列電力電缆的整體性能优良可靠。
防火電缆的阻水性能符合IEC502-2规定。
|
| 二、電缆的型号、名称和用途
|
|
序 号
|
型 号
|
名 称
|
使用范围
|
|
1
|
VV VLV
VY VLY
|
聚氯乙烯绝缘聚氯乙烯/聚乙烯护套電力電缆
|
敷设在室内、隧道及管道中，電缆不能承受机械外力作用
|
|
VV22 VLV22
VV23 VLV23
|
聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装電力電缆
|
敷设在室内、隧道内直埋土壤，電缆能承受机械外力作用。
|
|
VV32 VLV32
VV33 VLV33
VV42 VLV42
VV43 VLV43
|
聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装電力電缆
|
敷设在高落差地區，電缆能承受机械外力作用及相当的拉力。
|
|
2
|
YJV YJLV
YJY YJLY
|
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装電力電缆
|
敷设在室内、隧道及管道中，電缆不能承受机械外力作用。
|
|
YJV22 YJLV22
YJV23 YJLV23
|
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装電力電缆
|
敷设在室内、隧道内直埋土壤，電缆能承受机械外力作用。
|
|
YJV32 YJLV32
YJV33 YJLV33
YJV42 YJLV42
YJV43 YJLV43
|
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装電力電缆
|
敷设在高落差地區，電缆能承受机械外力作用及相当的拉力。
|
|
| 注：ZR-阻燃 G-隔氧层 NH-耐火
|
| 三、生产范围
|
|
型号
|
芯数
|
标称截面（mm2)
|
|
型号
|
芯数
|
标称截面（mm2)
|
| 额定電压（KV）
|
|
额定電压（KV）
|
|
0.6/1
|
|
0.6/1
|
6/6(6/10)
8.7/10(8.7/15)
26/35(26/45)
|
|
CU
|
AL
|
|
CU
|
AL
|
CU
|
AL
|
|
VV
VLV
VY
VLY
|
1
2
|
1.5～1200
1.5～300
|
4～1200
4～300
|
YJV
YJLV
YJY
YJLY
|
1
2
|
1.5～1200
1.5～300
|
4～1200
4～300
|
25～500
…
|
35～630
…
|
|
3
4
|
1.5～300
1.5～300
|
4～300
4～300
|
3
4
|
1.5～300
1.5～300
|
4～300
4～300
|
25～400
…
|
35～400
…
|
|
5
3+1
|
1.5～300
1.5～300
|
4～300
4～300
|
5
3+1
|
1.5～300
1.5～300
|
4～300
4～300
|
…
…
|
…
…
|
|
3+2
4+1
|
1.5～300
1.5～300
|
4～300
4～300
|
3+2
4+1
|
1.5～300
1.5～300
|
4～300
4～300
|
…
…
|
…
…
|
|
VV22
VLV22
VV23
VLV23
|
1
2
|
10～500
2.5～300
|
16～500
4～300
|
YJV22
YJLV22
YJV23
YJLV23
|
1
2
|
10～500
2.5～300
|
16～500
4～300
|
25～400
…
|
35～400
…
|
|
3
4
|
2.5～300
2.5～300
|
4～300
4～300
|
3
4
|
2.5～300
2.5～300
|
4～300
4～300
|
25～400
…
|
35～400
…
|
|
5
3+1
|
2.5～300
2.5～300
|
4～300
4～300
|
5
3+1
|
2.5～300
2.5～300
|
4～300
4～300
|
…
…
|
…
…
|
|
3+2
4+1
|
2.5～300
2.5～300
|
4～300
4～300
|
3+2
4+1
|
2.5～300
2.5～300
|
4～300
4～300
|
…
…
|
…
…
|
|
VV32
VLV32
VV42
VLV42
VV33
VLV33
VV43
VLV43
|
1
2
|
50～500
35～300
|
50～500
50～300
|
YJV
YJLV32
YJV42
YJLV42
YJV33
YJLV33
YJV43
YJLV43
|
1
2
|
50～500
35～300
|
50～500
50～300
|
25～400
…
|
35～400
…
|
|
3
4
|
25～300
25～300
|
35～300
35～300
|
3
4
|
25～300
25～300
|
35～300
35～300
|
25～400
…
|
35～400
…
|
|
5
3+1
|
25～300
25～300
|
35～300
35～300
|
5
3+1
|
25～300
25～300
|
35～300
35～300
|
…
…
|
…
…
|
|
3+2
4+1
|
25～300
25～300
|
35～300
35～300
|
3+2
4+1
|
25～300
25～300
|
35～300
35～300
|
…
…
|
…
…
|
|
注:1、单芯铠装電缆仅用于直流系统，若用于交流系统，应采用非磁性材料的铠装层。
2、可根据用户要求，生产0.6/1KV圆形导體结构或扇形导體结构的各类五芯電缆。
|
| 四、電力電缆安装注意事项、使用特性及运行敷设条件
|
| 1、電力電缆安装注意事项
|
電缆与热力管道平行安装时保持2m的距离，交叉时应保持0.5m。
電缆与其它管道平行或交叉安装时均要保持0.5m的距离。
電缆直埋安装时，1-35KV電缆直埋深度不小于0.7m。
10KV及以下電缆平行安装时，相互净距不小于0.1m，10-35KV不小于0.25m；交叉安装时距离不小于0.5m。
電缆敷设温度不低于0℃，弯曲半径：多芯電缆≥15(D+d)，单芯電缆≥20(D+d)，（D為電缆外径，d為导體外径）。
6KV及以上電缆接头：
①安装電缆终端头时，须***剥除半导體電屏蔽层，操作时不得损伤绝缘，应避免刀痕凹凸不平的情况，必要时用砂纸磨平；屏蔽端部应平整，并要把石墨层（碳粒）清除干净。
②塑料绝缘電缆端头铜带屏蔽和钢铠须***良好接地，对短路也遵循这项原则，避免三相不平衡运行时钢铠端部产生感应電动势，甚至“打火”及燃烧护套等事故。接地引出線要求采用我镀锡编织铜線，和電缆铜带连接时应用铬铁锡焊，不宜用喷灯封焊，以免烧损绝缘。
③三相铜带屏蔽应分别与地線相连，注意屏蔽接地線和钢铠接地線应分别引出，相互绝缘，焊接地線的位置应尽量靠下。
对電缆端头和中间接头的基本要求：a.导體连接好；b.绝缘可靠，推荐采用辐照交联热收缩型硅橡胶绝缘材料；c.密封良好；d.足够的机械强度，能适应各种运行条件。
電缆端头须***使用防止水及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化而导致击穿。
電缆的装卸须***使用吊車或叉車，禁止平运，平放，大型電缆安装时须使用放缆車，以免電缆受外力损伤或因人工拖动而擦伤。
電缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光爆晒，電缆端头进水等。
注意：電線電缆安装应熟悉電線電缆性能的安装人员或专职技(jì )术人员担任，如仍有不清事项，请向相关技(jì )术部门或我厂技(jì )术部咨询。
|
| 2、電缆的使用特性及运行敷设条件
|
额定電压0.6/1KV聚氯乙烯绝缘電力電缆
①電缆导體的長期允许工作温度：≤70℃
②短路时（***長持续时间不超过5S）電缆的***高工作温度：160℃
③電缆敷设后经受直流電压3.5KV/15min不击穿。
④在空气中敷设
a.单芯電缆平行敷设时的中心距离：185mm2及以下電缆直径的2倍：240mm2及以上為90mm
b.周围环境温度：30℃
c.不同环境温度下载流量的校正系数：
|
环境温度（℃）
|
20
|
25
|
30
|
35
|
40
|
45
|
|
校正系数
|
1.12
|
1.06
|
1.00
|
0.94
|
0.87
|
0.79
| ⑤直埋敷设
a.单芯電缆不接角敷设时，中心距离為電缆直径的2倍。
b.周围环境温度：25℃
c.土壤热阻系数：1.0K·m/W
d.直埋深度：0.7m
e.不同环境温度下载流量校正系数：
|
环境温度（℃）
|
15
|
20
|
25
|
30
|
35
|
|
校正系数
|
1.11
|
1.05
|
1.00
|
0.94
|
0.88
| 额定電压35KV及以下交联聚乙烯绝缘電力電缆
①電缆导體的長期允许工作温度：≤90℃
②短路时（***長持续时间不超过5S）電缆的***高工作温度：250℃
③空气中敷设
a.单芯電缆平行敷设时的中心距离：185mm2及以下為電缆直径的2倍：240mm2及以上為90mm
b.周围环境温度：40℃
④直埋敷设
a.单芯電缆不接触敷设时，中心距离為電缆直径的2倍
b.周围环境温度：25℃
c.土壤热阻系数：1.0K·m/W
d.直埋深度：0.7m
⑤不同环境温度下载流量的校正系数：
|
环境
温度
(℃)
|
在空气敷设
|
直埋敷设
|
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
45
|
|
校正
系数
|
1.26
|
1.22
|
1.18
|
1.14
|
1.09
|
1.04
|
1.00
|
0.94
|
0.89
|
1.11
|
1.07
|
1.04
|
1.00
|
0.96
|
0.92
|
0.87
|
0.83 | |
