首页 - 控制電缆

HYV、HYVP系列铁路信号電缆

产品名称：HYV、HYVP系列铁路信号電缆
产品编号：Pro201110981513
产品型号：0
更新时间：2011.10.09
出品单位：防爆热電偶-安徽安仪仪表科技(jì )有限公司
浏览次数：
更多产品图片：

产品详细介绍：

本产品适用于额定電压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
控制電路，其中综合护套、铝护套铁路信号電缆具有一定的屏蔽性能，适宜于電气化區段或其它有强
電干扰的地區敷设。

1 使用特性
1.1 電缆的使用环境温度為-40℃~+60℃。
1.2 電缆导體長期工作温度应不超过+70℃。
1.3 電缆敷设环境温度：聚氯乙烯外护套電缆应不低于0℃;聚乙烯外护套電缆应不低于-20℃。
1.4 電缆的允许弯曲半径：非铠装電缆应不小于電缆外径的10倍；铠装電缆应不小于電缆外径的15倍。
1.5 综合护套铁路信号電缆的理想屏蔽系数≤0.8；铝护套铁路信号電缆的理想屏蔽系数≤0.3
2 型号、名称及规格
型号 名称 敷设范围 规格(芯)
PTYV 聚乙烯绝缘聚氯乙烯护套铁路信号電缆 敷设在土壤、槽、管中，能承受一般的机械外力。 4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY 聚乙烯绝缘聚乙烯护套铁路信号電缆
PTY22 聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号電缆 敷设在土壤、槽、管中，能承受较大的机械外力
PTY23 聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号電缆
PTYA22 聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号電缆
PTYA23 聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号電缆
PTYL22 聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号電缆
PTYL23 聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号電缆

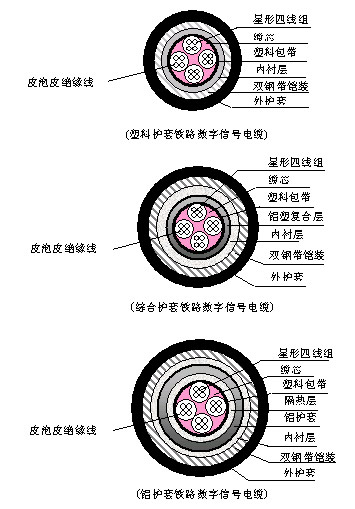

3、产品截面结构示意图

    屏蔽双绞線、阻燃屏蔽双绞软線、屏蔽双绞信号線、本安屏蔽双绞線HYVP、HYVRP、HYVRP2、HYVPR、HYVP2、HYVP22、HYVP2/22、ZR- HYVP、ZR-HYVRP、ZR-HYVRP2、ZR-HYVPR、ZR-HYVP2、ZR-HYVP22、ZR-HYVP2/22、ZRC- HYVP、ZRC-HYVRP、ZRC-HYVRP2、ZRC-HYVPR、ZRC-HYVP2、ZRC-HYVP22、ZRC-HYVP2/22、ZA-HYVP、ZA-HYVRP、ZA-HYVRP2、ZA-HYVPR、ZA-HYVP2、ZA-HYVP22、ZA-HYVP2/22、HVVP、HVVRP、HVVPR、HVVRP2、HVVRP1、HVVP22、IA-HYVP、IA-HYVRP、IA-HYVRP2、IA-HYVPR、IA-HYVP2、IA-HYVP22、IA-HYVP2/22、ZR-HVVP、ZR-HVVRP、ZR-HVVPR、ZR-HVVRP2、ZR-HVVRP1、ZR-HVVP22、

4、 電缆的主要電气性能
序号 项目 单位 指标 换算公式
1
1.1
1.2 		直流電阻 20℃时
每根导體直流電阻
工作線对导體直流電阻不平衡 		Ω/km ≤23.5
≤2% 		L/1000
2 绝缘電阻 MΩ·km ≥3000 1000/L
3
3.1
3.2
3.3 		電容
对绞组工作電容
星形四線组工作電容
任******缘線芯对连接到地的其它绝缘線芯间電容 		nF/km ≤70
≤50
≤100 		L/1000
4
4.1

4.2 >		 電容耦合
K1 平均值
　***大值
K9～K12平均值
　***大值
四線组K1值指标為***大值 		pF/500m ≤100
≤330
≤120
≤230 >		 (L/500)1/2
L/500
(L/500)1/2
L/500

5

 对外来地電容不平衡
ea1 ea2平均值
***大值
四芯電缆ea1 ea2指标為***大值		 nF/500m ≤330
≤1300 		L/500
6

6.1
6.2

绝缘耐压
持续时间 2min
線芯间
線芯对其余線芯接地

Ｖ



1000
1800

5、 電缆的外径及重量
规格 参考外径 mm
 参考重量 kg/km 参考外径 mm
 参考重量kg/km
PTYV PTYY PYT22 PTY23
4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61
 8.8
11.8
12.8
12.8
14.5
14.5
16.1
16.1
16.1
17.8
19.8
19.8
19.8
22.1
23.0
23.0
25.1
25.1
26.3
26.3
 93
137
163
173
218
238
270
300
320
364
439
459
489
550
608
628
687
728
779
830
 78
116
140
150
192
212
241
271
291
330
396
416
446
500
556
576
631
672
719
770
 12.2
15.2
16.2
16.2
19.0
19.0
20.6
20.6
20.6
22.3
23.7
23.7
23.7
26.0
26.9
26.9
29.2
29.2
31.6
31.6
 189
260
296
306
434
454
508
538
558
623
692
712
742
831
899
919
1016
1056
1430
1480
 166
231
266
276
391
411
461
491
511
572
638
658
688
770
837
857
944
984
1352
1402
规格 PTYA22 PTYA23
参考外径mm 参考重量 kg/km 参考外径mm 参考重量 kg/km
4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61
 15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1
 292
379
423
433
503
523
580
610
630
701
778
798
828
921
1002
1025
1438
1478
1562
1612
 15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1
 258
340
381
391
457
477
530
560
580
646
720
740
770
857
932
955
1355
1395
1476
1526
规格 PTYL22 PTYL23
参考外径mm 参考重量 kg/km 参考外径mm 参考重量 kg/km
4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61
 21.8
24.0
24.0
24.0
26.0
26.0
28.2
28.2
28.2
31.4
31.4
31.4
31.4
34.6
34.6
34.6
36.6
36.6
38.8
38.8
 681
792
815
825
936
956
1066
1096
1116
1279
1321
1341
1371
1548
1600
1620
1743
1783
1919
1969
 21.8
24.0
24.0
24.0
26.0
26.0
28.2
28.2
28.2
31.4
31.4
31.4
31.4
34.6
34.6
34.6
36.6
36.6
38.8
38.8
 640
741
764
774
880
900
1002
1032
1052
1203
1245
1265
1295
1460
1512
1532
1650
1690
1816
1866

6 交货長度
　　500m及以上的電缆应不少于总交货長度的50%;50~250m的短段電缆交货長度应不超过总交货長度的5%; 電缆長度计量误差应不超过±0.5%。根据双方协商规定的長度交货。
