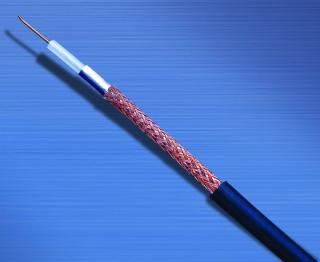

SYVPVP-75-7 75-7系列视频電缆
产品名称：SYVPVP-75-7 75-7系列视频電缆
产品编号：Pro201110992457
产品型号：0
更新时间：2011.10.09
出品单位：防爆热電偶-安徽安仪仪表科技(jì )有限公司
浏览次数：
更多产品图片：
|
 |
产品详细介绍： |
 我公司（安徽安仪仪表科技(jì )有限公司）常年生产销售：实芯聚乙烯绝缘聚氯乙烯护套、氟塑料绝缘聚氯乙烯护套、氟塑料绝缘氟塑料护套同轴视频電缆，双屏蔽视频電缆、单屏蔽视频電缆、双屏视频信号線、阻燃视频電缆、耐高温视频電缆:SYV、SYVP、SYVVP、SYPVP、SYVPVP、SFV、SFVP、SFF、SF46F46、SYF、SFFP、ZR-SYV、ZR-SYVP、ZR-SYVVP、ZR-SYPVP、ZR-SYVPVP、ZR-SFV、ZR-SFVP、ZR-SFF、ZR-SFFP、SYPF、SYY、SYYP、SYPYP、SYV-75-5、SYVP-75-5、SYVVP-75-5、SYPVP-75-5、SYVPVP-75-5、SYV-75-7、SYVP-75-7、SYVVP-75-7、SYPVP-75-7、SYVPVP-75-7、SYVP-75-9、SYVVP-75-9、SYVP-75-5-1、SYVVP-75-5-1、SYV-50-5、SYVP-50-5、SYVVP-50-5、SYPVP-50-5、SYVPVP-50-5、SYV75-5、SYVP75-5、SYVVP75-5、SYPVP75-5、SYVPVP75-5、SFF-75-5、SF46F46-75-5、SYF-75-5-1、SYF46、SYV22、SYVP22、SYV22-75-5、SYVPVP22、SYV22-75-7、SYVVP-75-9、SYV-75-5-1、SYVP-75-5-1、SYVVP-75-5-1、SYPVP-75-5-1、SYVPVP-75-5-1、SYV-75-5-2、SYVP-75-5-2、SYVVP-75-5-2、SYPVP-75-5-2、SYVPVP-75-5-2、ZR-SYV-75-5、ZR-SYVP-75-5、ZR-SYVVP-75-5、ZR-SYPVP-75-5、ZR-SYVPVP-75-5、ZR-SYV-75-7、ZR-SYVP-75-7、ZR-SYVPVP-75-7等系列 |
|
|
|
产品简介
一 用途
适用于无線電通讯，公共電视天線，闭路监控系统，高频率，广播和有关電子设备中传输射频（视频）的信号。
二 使用条件
环境湿度：-40℃~~+65℃、-40+250℃
相对湿度：湿度為+40℃时达98%
三 采用标准
GB/T14864-1993
四 结构参数表
|
型号 |
線缆结构 |
绝缘外径
mm |
電缆外径
mm |
制造長度 |
计算重量
kg/km |
|
根/直径 |
外径mm |
标准 |
***短 |
|
SYV50-1 |
7/0.09 |
0.27 |
0.87±0.05 |
1.9±0.10 |
50~200 |
3 |
7.56 |
|
SYV50-2-1 |
7/0.15 |
0.45 |
1.5±0.10 |
2.9±0.10 |
50~200 |
3 |
15.46 |
|
SYV50-2-2 |
1/0.68 |
0.68 |
2.2±0.10 |
4.0±0.20 |
100~200 |
5 |
30.92 |
|
SYV50-3 |
1/0.90 |
0.90 |
3.0±0.15 |
5.0±0.25 |
100~200 |
7 |
45.48 |
|
SYV50-5-1 |
1/1.37 |
1.37 |
4.6±0.20 |
7.0±0.30 |
100~200 |
7 |
83.18 |
|
SYV50-5-2 |
1/1.37 |
1.37 |
4.6±0.20 |
7.8±0.30 |
100~200 |
7 |
120.19 |
|
SYV50-7-1 |
7/0.76 |
2.28 |
7.3±0.25 |
10.2±0.30 |
50~100 |
7 |
167.99 |
|
SYV50-7-2 |
7/0.76 |
2.28 |
7.3±0.25 |
11.2±0.30 |
50~100 |
7 |
244.17 |
|
SYV50-9 |
7/0.95 |
2.85 |
9.0±0.30 |
12.4±0.40 |
50~100 |
7 |
237.85 |
|
SYV50-12 |
7/1.20 |
3.60 |
11.5±0.40 |
15.0±0.50 |
100~200 |
7 |
337.10 |
|
SYV50-15 |
7/1.54 |
4.62 |
15±0.50 |
19±0.50 |
100~200 |
10 |
517.75 |
|
SYV50-17 |
19/1.04 |
5.20 |
17.3±0.70 |
22±0.60 |
100~200 |
10 |
730.14 |
|
SYV50-23-1 |
19/1.37 |
6.85 |
23±1.0 |
28.8±0.70 |
100~200 |
10 |
1181.78 |
|
SYV75-2 |
7/0.08 |
0.24 |
1.5±0.10 |
2.9±0.10 |
50~200 |
5 |
15.77 |
|
SYV75-3 |
7/0.17 |
0.51 |
3.0±0.15 |
5.0±0.25 |
50~200 |
5 |
41.79 |
|
SYV75-5-1 |
1/0.72 |
0.72 |
4.6±0.20 |
7.1±0.30 |
100~200 |
5 |
76.56 |
|
SYV75-5-2 |
7/0.26 |
0.78 |
4.6±0.20 |
7.1±0.30 |
100~100 |
5 |
76.37 |
|
SYV75-7 |
7/0.40 |
1.20 |
7.3±0.25 |
10.2±0.30 |
50~200 |
5 |
150.72 |
|
SYV75-9 |
1/1.37 |
1.37 |
9.0±0.30 |
12.4±0.40 |
50~200 |
5 |
212.59 |
|
SYV75-12 |
7/0.64 |
1.92 |
11.5±0.40 |
15.0±0.50 |
100~200 |
5 |
301.26 |
|
SYV75-15 |
7/0.82 |
2.46 |
15.0±0.50 |
19.0±0.50 |
100~200 |
10 |
444.99 |
|
SYV75-17 |
7/0.95 |
2.85 |
17.3±0.70 |
22.2±0.60 |
100~200 |
10 |
646.12 |
|
SYV75-23-1 |
7/1.27 |
3.81 |
23±1.0 |
28.8±0.70 |
100~200 |
10 |
1038.20 |
|
SYV75-28-1 |
7/1.5 |
4.5 |
28±1.0 |
34.5±0.80 |
100~200 |
10 |
1450.57 | | |
