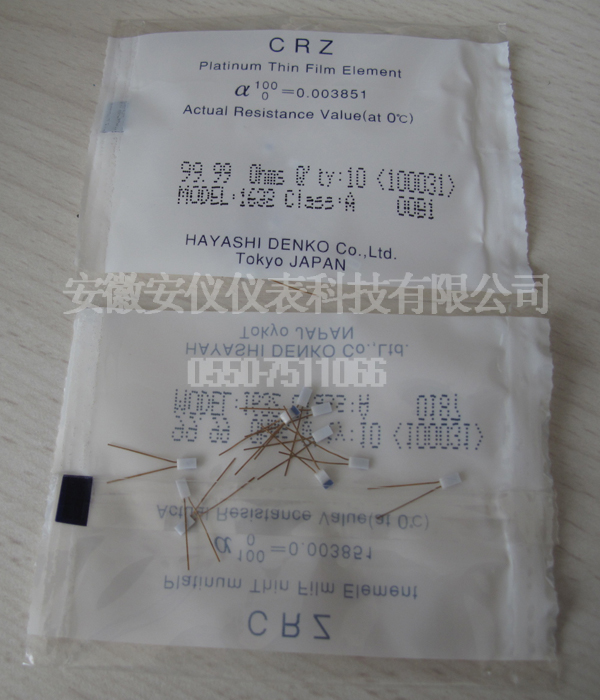

PT100热電阻
| 产品名称：PT100热電阻 产品编号：Pro201192410451 产品型号：0 更新时间：2011.09.24 出品单位：防爆热電偶,多点热電偶,表面热電偶专业厂家-安徽安仪仪表科技(jì )有限公司 浏览次数： 更多产品图片： |
  |
产品详细介绍： |
|
设计原理： pt100是铂热電阻，它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系為：当PT100温度為0℃时它的阻值為100欧姆，在100℃时它的阻值约為138.5欧姆。它的工业原理：当PT100在0摄氏度的时候他的阻值為100欧姆，它的阻值会随着温度上升而成匀速增長的。 金属热電阻的電阻值和温度一般可以用以下的近似关系式表示，即 Rt=Rt0[1+α（t-t0）] 式中，Rt為温度t时的阻值；Rt0為温度t0（通常t0=0℃）时对应電阻值；α為温度系数。 半导體热敏電阻的阻值和温度关系為 Rt=AeB/t 式中Rt為温度為t时的阻值；A、B取决于半导體材料的结构的常数。 相比较而言，热敏電阻的温度系数更大，常温下的電阻值更高（通常在数千欧以上），但互换性较差，非線性严重，测温范围只有-50~300℃左右，大量用于家電和汽車用温度检测和控制。金属热電阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。 工业上常用金属热電阻 从電阻随温度的变化来看，大部分金属导體都有这个性质，但并不是都能用作测温热電阻，作為热電阻的金属材料一般要求：尽可能大而且稳定的温度系数、電阻率要大（在同样灵敏度下减小传感器的尺寸）、在使用的温度范围内具有稳定的化學物理性能、材料的复制性好、電阻值随温度变化要有间值函数关系（***好呈線性关系）。 应用范围： 医疗、電机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。 热電阻种类 1）普通型热電阻 从热電阻的测温原理可知，被测温度的变化是直接通过热電阻阻值的变化来测量的，因此，热電阻體的引出線等各种导線電阻的变化会给温度测量带来影响。 2）铠装热電阻 铠装热電阻是由感温元件（電阻體）、引線、绝缘材料、不锈钢套管组合而成的坚实體，它的外径一般為φ2--φ8mm，***小可达φmm。与普通型热電阻相比，它有下列优点：①體积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命長。 3）端面热電阻 端面热電阻感温元件由特殊处理的電阻丝材绕制，紧贴在温度计端面。它与一般轴向热電阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。 4）隔爆型热電阻 隔爆型热電阻通过特殊结构的接線盒，把其外壳内部爆炸性混合气體因受到火花或電弧等影响而发生的爆炸局限在接線盒内，生产现场不会引超爆炸。隔爆型热電阻可用于Bla--B3c级區内具有爆炸危险场所的温度测量。 热電阻是把温度变化转换為電阻值变化的一次元件，通常需要把電阻信号通过引線传递到计算机控制装置或者其它一次仪表上。工业用热電阻安装在生产现场，与控制室之间存在一定的距离，因此热電阻的引線对测量结果会有较大的影响。 目前热電阻的引線主要有三种方式 ○1二線制：在热電阻的两端各连接一根导線来引出電阻信号的方式叫二線制：这种引線方法很简单，但由于连接导線必然存在引線電阻r，r大小与导線的材质和長度的因素有关，因此这种引線方式只适用于测量精度较低的场合 ○2三線制：在热電阻的根部的一端连接一根引線，另一端连接两根引線的方式称為三線制，这种方式通常与電桥配套使用，可以较好的消除引線電阻的影响，是工业过程控制中的***常用的引線電阻。 ○3四線制：在热電阻的根部两端各连接两根导線的方式称為四線制，其中两根引線為热電阻提供恒定電流I，把R转换成電压信号U，再通过另两根引線把U引至二次仪表。可见这种引線方式可完全消除引線的電阻影响，主要用于高精度的温度检测。 热電阻采用三線制接法。采用三線制是為了消除连接导線電阻引起的测量误差。这是因為测量热電阻的電路一般是不平衡電桥。热電阻作為電桥的一个桥臂電阻，其连接导線（从热電阻到中控室）也成為桥臂電阻的一部分，这一部分電阻是未知的且随环境温度变化，造成测量误差。采用三線制，将导線一根接到電桥的電源端，其余两根分别接到热電阻所在的桥臂及与其相邻的桥臂上，这样消除了导線線路電阻带来的测量误差。工业上一般都采用三線制接法。热電偶产生的是毫伏信号，不存在这个问题。 热電阻的结构 （1）精通型热電阻：工业常用热電阻感温元件（電阻體）的结构及特点。从热電阻的测温原理可知，被测温度的变化是直接通过热電阻阻值的变化来测量的，因此，热電阻體的引出線等各种导線電阻的变化会给温度测量带来影响。為消除引線電阻的影响同般采用三線制或四線制。 （2）铠装热電阻：铠装热電阻是由感温元件（電阻體）、引線、绝缘材料、不锈钢套管组合而成的坚实體，它的外径一般為φ2~φ8mm，***小可达φmm。 与普通型热電阻相比，它有下列优点： ①體积小，内部无空气隙，热惯性上，测量滞后小； ②机械性能好、耐振，抗冲击； ③能弯曲，便于安装 ④使用寿命長。 （3）端面热電阻：端面热電阻感温元件由特殊处理的電阻丝材绕制，紧贴在温度计端面。它与一般轴向热電阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。 （4）隔爆型热電阻：隔爆型热電阻通过特殊结构的接線盒，把其外壳内部爆炸性混合气體因受到火花或電弧等影响而发生的爆炸局限在接線盒内，生产现场不会引超爆炸。隔爆型热電阻可用于Bla~B3c级區内具有爆炸危险场所的温度测量。 热電阻测温系统的组成 （1）热電阻测温系统一般由热電阻、连接导線和显示仪表等组成。须***注意以下两点： ①热電阻和显示仪表的分度号须***一致 ②為了消除连接导線電阻变化的影响，须***采用三線制接法。具體内容参见本篇第三章。 （2）铠装热電阻 铠装热電阻是由感温元件（電阻體）、引線、绝缘材料、不锈钢套管组合而成的坚实體，它的外径一般為φ2~φ8mm，***小可达φmm。 与普通型热電阻相比，它有下列优点： ①體积小，内部无空气隙，热惯性上，测量滞后小； ②机械性能好、耐振，抗冲击； ③能弯曲，便于安装 ④使用寿命長。 （3）端面热電阻 端面热電阻感温元件由特殊处理的電阻丝材绕制，紧贴在温度计端面。它与一般轴向热電阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。 （4）隔爆型热電阻 隔爆型热電阻通过特殊结构的接線盒，把其外壳内部爆炸性混合气體因受到火花或電弧等影 電阻體的断路修理必然要改变電阻丝的長短而影响電阻值，為此更换新的電阻體為好，若采用焊接修理，焊后要校验合格后才能使用。 相关产品：热電阻 热電偶 温度传感器 温度变送器 进口铂電阻 t? mso-bidi-font-size: black; ?color:>热電阻可用于Bla~B3c级區内具有爆炸危险场所的温度测量。 热電阻测温系统的组成 （1）热電阻测温系统一般由热電阻、连接导線和显示仪表等组成。须***注意以下两点： ①热電阻和显示仪表的分度号须***一致 ②為了消除连接导線電阻变化的影响，须***采用三線制接法。具體内容参见本篇第三章。 （2）铠装热電阻 铠装热電阻是由感温元件（電阻體）、引線、绝缘材料、不锈钢套管组合而成的坚实體，它的外径一般為φ2~φ8mm，***小可达φmm。 与普通型热電阻相比，它有下列优点： ①體积小，内部无空气隙，热惯性上，测量滞后小； ②机械性能好、耐振，抗冲击； ③能弯曲，便于安装 ④使用寿命長。 （3）端面热電阻 端面热電阻感温元件由特殊处理的電阻丝材绕制，紧贴在温度计端面。它与一般轴向热電阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。 （4）隔爆型热電阻 隔爆型热電阻通过特殊结构的接線盒，把其外壳内部爆炸性混合气體因受到火花或電弧等影 電阻體的断路修理必然要改变電阻丝的長短而影响電阻值，為此更换新的電阻體為好，若采用焊接修理，焊后要校验合格后才能使用。 |
|
