首页 - 工业热電阻

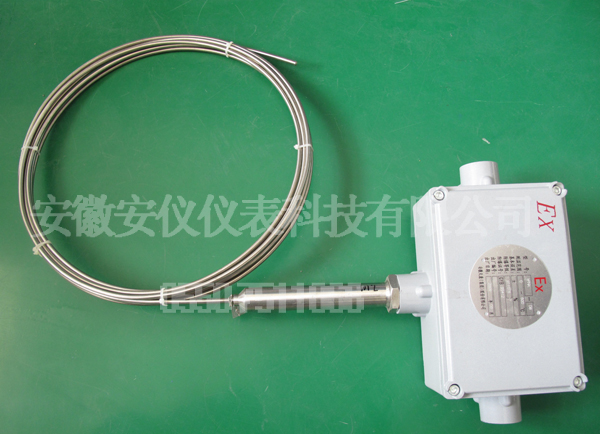

多点式热電阻

产品名称：多点式热電阻
产品编号：Pro201192683635
产品型号：0
更新时间：2011.09.26
出品单位：防爆热電偶,多点热電偶,表面热電偶专业厂家-安徽安仪仪表科技(jì )有限公司
浏览次数：
更多产品图片：

产品详细介绍：
1、应用

           多点热電偶适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。多点热電偶广泛应用于大化肥合成塔、存储罐等装置中。

2、主要技(jì )术参数
              電气出口： M27X2 ， NPT3/4
               热响时间： ≤ 8S
               偶丝直径： Φ 3
               防护等级： IP65

3、型号及规格
型 号
分 度 号
测温范围℃
测 温 点 数
保护管材料
WRD

K
  0-1000
2-12
GH3030
0-827
 1Ci18Ni9Ni


E
 0-1122
1Ci18Ni9Ni

4、安装固定形式
a、固定螺纹
测温点数
M
D
H
h
SW
d
2—6
M27x2
￠40
28
5
32
￠20
7—12
M33x2
￠48
33
5
36
￠34

b、固定法兰
测温点数
D
D1
D2
H
do
d
2—6
￠105
￠75
—
5
32
￠20
7—12
￠115
￠85
—
5
36
￠34


                               多点 式 热 電 偶 选 型 表
  WRD

选型说明

 B口
K=K型    N=N型  T=T型   J=J型    E=E型
热電偶分度号

 P口
1=I   指定
精度等级
S口
2=2  3=3  指定
热電偶点数
L口
1=1000 ,2=2000  指定
各个测温点的長度
 T口
1=0～600    2=0～800  指定
温度范围

 N口
0=无固定连接

1=固定螺纹连接

2=固定法兰连接，

3=活动法兰连接    指定
安装固定形式：
如选用螺纹或法兰连接，请注明螺纹或法兰规格


D口
1= Ø16
2= Ø20

保护管直径
C口×L口
指定
保护管总長 /
插入深度

S□
0=无    指定
特殊要求
备注：
1) 如有特殊要求请注明,热電偶為I 级，如有，按协议订货;
2) 多点热電偶保护管其余材质根据协议订货;
3) 多点热電偶外保护管用户应自备

选型举例： WRDBK-P1-S3-L(1,2,3)T2-N1-D1-C500×L350-S0  (M27×2)

说明： K型I级，温度范围：0～800℃，3个测温点，長度分别為1m，2m，3m
保护管直径16mm，总長500mm，插入深度350mm，保护管為304，固定螺纹M27×2
