概述 热電偶是一种感温元件，是一种仪表。它直接测量温度，并把温度信号转 换成热電动势信号, 通过電气仪表（二次仪表）转换成被测介质的温度。热電偶测温的基本原理是两种不同成份的材质导體组成闭合回路,当两端存在温度梯度时,回路中就会有電流通过，此时两端之间就存在電动势——热電动势，这就是所谓的塞贝克效应(Seebeck effect)。两种不同成份的均质导體為热電极，温度较高的一端為工作端，温度较低的一端為自由端，自由端通常处于某个恒定的温度下。根据热電动势与温度的函数关系, 制成热電偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热電偶具有不同的分度表。
在热電偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热電偶所产生的热電势将保持不变，即不受第三种金属接入回路中的影响。因此，在热電偶测温时，可接入测量仪表， 测得热電动势后，即可知道被测介质的温度。
热電偶测量温度时要求其冷端（测量端為热端，通过引線与测量電路连接的端称為冷端）的温度保持不变，其热電势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称為热電偶的冷端补偿正常。
附：热電偶冷端补偿计算方法：从毫伏到温度：测量冷端温度，换算為对应毫伏值，与热電偶的毫伏值相加，换算出温度。 从温度到毫伏：测量出实际温度与冷端温度，分别换算為毫伏值，相减後得出毫伏值，即得温度

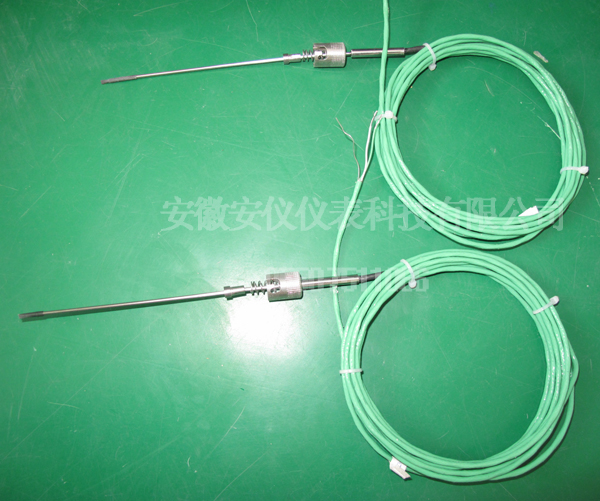

特点 ◆装配简单，更换方便 ◆压簧式感温元件，抗震性能好
◆测量范围大（－200℃～1300℃,特殊情况下－270℃～2800℃）
◆ 机械强度高，耐压性能好
◆ 耐高温可达2800度
结构 热電偶的结构形式為了保证热電偶可靠、稳定地工作，对它的结 构要求如下：
①组成热電偶的两个热電极的焊接须***牢固；
②两个热電极彼此之间应很好地绝缘，以防短路；
③补偿导線与热電偶自由端的连接要方便可靠；
④保护套管应能保证热電极与有害介质充分隔离。
工作原理 两种不同成份的导體（称為热電偶丝材或热電极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生電动势，这种现象称為热電效应，而这种電动势称為热電势。热電偶就 是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称為测量端），另一端叫做冷端（也称為补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热電偶所产生的热電势。
热電偶实际上是一种能量转换器，它将热能转换為電能，用所产生的热電势测量温度，对于热電偶的热電势，应注意如下几个问题：
1：热電偶的热電势是热電偶工作端的两端温度函数的差，而不是热電偶冷端与工作端，两端温度差的函数；
2 ：热電偶所产生的热電势的大小，当热電偶的材料是均匀时，与热電偶的長度和直径无关，只与热電偶材料的成份和两端的温差有关； 3：当热電偶的两个热電偶丝材料成份确定后，热電偶热電势的大小，只与热電偶的温度差有关；若热電偶冷端的温度保持一定，这进热電偶的热電势仅是工作端温度的单值函数。将两种不同材料的导體或半导體A和B焊接起来，构成一个闭合回路，如图所示。当导體A和B的两个执着点1和2之间存在温差时，两者之间便产生電动势，因而在回路中形成一个大小的電流,这种现象称為热電效应。热電偶就是利用这一效应来工作的。 |
