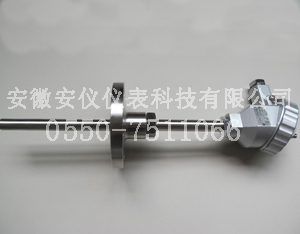

1、应用
适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。
2、主要技(jì )术参数
電气出口：M20x1．5,NPT1/2
连接尺寸：M20x1．5, NPT1/2
防护等级：IP65
隔爆等级：d‖BT4, d‖CT5
公称压力：15-40MPa
3、型号及规格
| 型 号 |
分 度 号 |
测温范围℃ |
热响应时间 |
保护管材料 |
规格 Lxl |
|
WRNG-430
WRN2G-430 |
K |
0-800 |
＜ 180S |
1Cr18Ni9Ti |
380x150
430x200
480x250
530x300
580x350
630x400
680x450 |
|
WREG-430
WRE2G-430 |
E |
0-600 |
|
WRNG-440
WRN2G-440 |
K |
0-800 |
|
WREG-440
WRE2G-440 |
E |
0-600 |
1) 热電偶 I 级按协议订货；
2) 保护管其余材质按协议订货；
3) 型号 430 為防水式，型号 440 為隔爆式。
4、保护管材质及选用
| 材 质 |
使 用 温 度℃ |
特 点 及 用 途 |
| 1Cr18Ni9Ti |
-200 — 800 |
具有高温耐蚀性，通常為一般耐热钢使用 |
| 304 |
-200 — 800 |
低碳含量，具有良好耐晶间腐蚀性，通常作為一般耐热钢使用 |
| 316 |
-200 — 750 |
低碳含量，具有良好耐晶间通常作為耐热钢使用 |
| 316L |
-200 — 750 |
超低碳含量，具有良好耐晶间腐蚀性，通常作為耐热钢使用 |
| 310S |
-200 — 1000 |
具有高温抗氧化性，耐腐蚀性，通常作為耐热钢使用 |
| GH3030 |
0 — 1100 |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作為耐热钢使用 |
5、套管形式选择
法兰可选择 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。
| 代 号 |
N |
M |
D |
d |
D1 |
D2 |
| A |
M20x1 ． 5(NPT1/2) |
NPT1 ″ |
Φ34 |
Φ9 |
Φ23 |
Φ18 |
| B |
NPT11/4 ″ |
Φ45 |
Φ9 |
Φ28 |
Φ23 |
6、法兰型号及规格
法兰标准代号
| 标 准 代 号 |
文 件 编 号 |
| 中 國 國 家 标 准 |
GB9112-9131-88 |
| 中國化工部标准 |
HG20592-20635-97
（ HGJ44-76-91 ）
（ HG5001-5028-58 ） |
| 中國机械部标准 |
JB/T74-90-94
（ JB81-82-59 ） |
| 美 國 标 准 |
ASME/ANSI B16 ． 5-88 |
| 德 國 标 准 |
DIN 2628-2638-1975 |
| 日 本 标 准 |
JIS2201-1796 |
7、法兰规格
CLASS150-600 RF
CLASS900-2500 RJ
8、选型须知
1）型号
2）分度号
3）精度等级
4）保护管材质及形式
5）法兰规格及形式
6) 長度或插入深度
例 A ：高温高压隔爆热電偶 K 型 1 级 保护管 A 级型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ |
