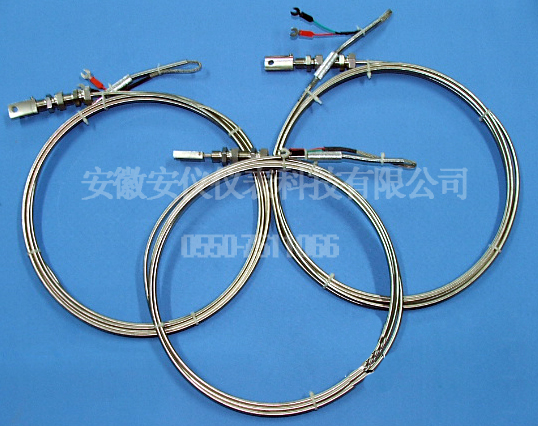

锅炉炉壁热電偶是采用Φ4、Φ5直径的铠装元件作测温探头，引出線做成電缆状，测量端用螺钉或焊接方法紧固在导热板上(当采用热電阻时，不准用气焊法)，而导热板一面带有与炉壁或管道相吻合的曲面，导热板被焊接或箍在炉(管)壁上，通过导热板的热传导，即可测得炉壁或其它圆柱面的表面温度。
一、概述：
锅炉炉壁热電偶是采用Φ4、Φ5直径的铠装元件作测温探头，引出線做成電缆状，测量端用螺钉或焊接方法紧固在导热板上(当采用热電阻时，不准用气焊法)，而导热板一面带有与炉壁或管道相吻合的曲面，导热板被焊接或箍在炉(管)壁上，通过导热板的热传导，即可测得炉壁或其它圆柱面的表面温度。
适合于電厂锅炉炉壁，管壁及其它圆柱體表面测量。
二、炉壁電偶技(jì )术参数：
精度等级：Ⅰ﹑Ⅱ级
公称压力：常压
弯曲半径：R≥5D
三、规格及型号：
| 型号 |
分度号 |
测量范围 |
插入方向 |
固定装置形式 |
長度L(mm) |
附注 |
WRNT-11Z
WRNT2-11Z |
K |
0~800℃ |
沿管道轴向 |
焊接固定
导热板式 |
3000
4000
6000
8000
10000
15000
20000
25000 |
l、抱箍半径或导热板曲面半径:R=29或R=100;
2、导热板材料:1Crl8Ni9Ti;
3、热响应时间:接壳式偶Υ0.5≤0.8秒;绝缘式偶Υ0.5≤2.5秒。 |
WRET-11Z
WRET2-11Z |
E |
0~600℃ |
WRNT-11J
WRNT2-11J |
K |
-200~500℃ |
沿管道径向 |
WRET-11J
WRET2-11J |
E |
0~800℃ |
WRNT-51Z
WRNT2-51Z |
K |
0~600℃ |
沿管道轴向 |
抱箍固定
导热板式 |
WRET-51Z
WRET2-51Z |
E |
-200~500℃ |
WRNT-51J
WRNT2-51J |
K |
0~800℃ |
沿管道径向 |
WRET-51J
WRET2-51J |
E |
0~600℃ |
| 型 号 |
分度号 |
测温范围℃ |
测量端形式 |
规 格 |
| Lmm |
L1mm |
|
WRNK-191M
WRNK2-191M |
K |
0—800 |
绝缘式 |
1000
2000
4000
5000
8000
15000
25000 |
1000
2000
4000
5000
8000
15000
25000 |
|
WREK-191M
WREK2-191M |
E |
0—600 |
|
WRNK-192M
WRNK2-192M |
K |
0—800 |
接壳式 |
|
WREK-192M
WREK2-192M |
E |
0—600 |
1.热電偶I级按协议订货
2.保护管材质為1Cr18Ni9Ti,其余材质根据协议订货.
|
