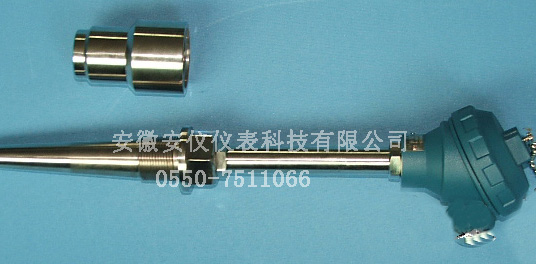

 应用
适合于蒸汽管道、锅炉及其他对温度、压力、流速有所要求的场所。
主要技(jì )术参数 電气出口：M20x1.5,NPT1/2
连接尺寸：M20x1.5,NPT1/2
防护等级：IP65
型号及规格
| 型号 |
分度号 |
测温范围 ℃ |
公称压力 |
流速 |
规格 Lxl |
WRN-01T
WRN2-01T |
K |
0-800 |
≤ 30MPa |
≤ 100m/s |
—— |
WRE-01T
WRE2-01T |
E |
0-600 |
WZP-01T
WZP2-01T |
Pt100 |
-200-+500 |
WRN-624
WRN2-624 |
K |
0-800 |
≤ 30MPa |
≤ 80m/s |
绝缘式 |
WRE-624
WRE2-624 |
E |
0-600 |
WZP-624
WZP2-624 |
Pt100 |
-200-+500 |
WRN-625
WRN2-625 |
K |
0-800 |
接壳式 |
WRE-625
WRE2-625 |
E |
0-600 |
WRN-012T
WRN2-012T |
K |
0-800 |
≤ 10MPa |
—— |
440x230
640x430
840x630
1340x1130
2500x1200
640x430
3000x1500
3500x1700 |
WRE-012T
WRE2-012T |
E |
0-600 |
WZP-012T
WZP2-012T |
Pt100 |
-200-+500 |
WRN-12AT
WRN2-12AT |
K |
0-800 |
WRE-12AT
WRE2-12AT |
E |
0-600 |
WZP-12AT
WZP2-12AT |
Pt100 |
-200-+500 |
WRN-013T
WRN2-013T |
K |
0-800 |
≤ 30MPa |
≤ 100m/s |
380x50
430x100
480x150 |
WRE-013T
WRE2-013T |
E |
0-600 |
WZP-013T
WZP2-013T |
Pt100 |
-200-+500 |
WRN-014T
WRN2-014T |
K |
0-800 |
≤ 10MPa |
≤ 80m/s |
280x50
330x100
380x150
430x200
480x250
530x300 |
WRE-014T
WRE2-014T |
E |
0-600 |
WZP-014T
WZP2-014T |
Pt100 |
-200-+500 |
WRN-015T
WRN2-015T |
K |
0-800 |
≤ 10MPa |
___ |
280x50
330x100
380x150
430x200
480x250
530x300
580x350
630x400 |
安装要求 对热電阻的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对热電阻的安装部位和插入深度时要注意以下几点:
1、為了使热電阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热電阻.
2、带有保护套管的热電阻有传热和散热损失,為了减少测量误差,热電偶和热電阻应该有足够的插入深度:
(1)对于测量管道中心流體温度的热電阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流體的管道直径是200毫米,那热電阻插入深度应选择100毫米;
(2)对于高温高压和高速流體的温度测量(如主蒸汽温度),為了减小保护套对流體的阻力和防止保护套在流體作用下发生断裂,可采取保护管浅插方式或采用热套式热電阻.浅插式的热電阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热電阻的标准插入深度為100mm;
(3)假如需要测量是烟道内烟气的温度,尽管烟道直径為4m,热電阻插入深度1 m即可.
(4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.
工作原理 利用物质在温度变化时，其電阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。 |
